Os conectores de encoders estão disponíveis em diversas opções, formas e tamanhos de conexão, sendo uma parte crítica do processo global de especificação do encoder. Uma vez que os equipamentos industriais são geralmente projetados para serem o mais confiáveis possível, a escolha do conector do encoder também deve ser feita com base na aplicação.
Os principais fatores a serem considerados ao selecionar os conectores do encoder incluem:
- Resistência a condições ambientais como água, poeira e outras adversidades;
- Restrições de espaço disponível para a instalação do conector;
- Orçamento geral do equipamento;
- Facilidade de instalação e uso;
- Conveniência e disponibilidade de fornecimento.
Tipos de Conectores para Encoders
Os encoders estão disponíveis com três tipos de conexões diferentes: fios soldados, réguas de terminais e conectores. O tipo de conexão e o conector devem ser especificados quando o encoder é adquirido para garantir a compatibilidade com o cabo.
Conexão com Fios Soldados
Nesse tipo de conexão, o cabo é conectado diretamente e permanentemente ao encoder na fábrica. A outra extremidade do cabo terminará em cabos soltos que podem ser conectados ao PLC, controlador ou inversor.
Esses cabos soldados geralmente estão disponíveis nas versões seladas e não seladas. As versões seladas apresentam um mecanismo de travamento estilo cabo de PVC, criando uma vedação resistente à água.
Eles podem sair do encoder lateralmente (localização radial) ou na extremidade do encoder (localização axial), e o comprimento do cabo pode ser especificado pelo usuário.
Os cabos soldados são de baixo custo e oferecem facilidade de instalação. No entanto, eles podem ser difíceis de substituir no campo, já que, se o cabo falhar, o encoder precisará ser removido. Além disso, se o encoder precisar de manutenção, o cabo terá que ser desconectado e enviado junto.
Conexão por Réguas de Terminais
As réguas de terminais representam o extremo oposto no espectro de conexão. Elas consistem em uma matriz linear de terminais de parafuso nos quais cada fio é parafusado manualmente no lugar. As réguas de terminais são altamente versáteis, econômicas, mas consomem muito tempo e oferecem amplas oportunidades para erros, especialmente quando muitos fios estão envolvidos.
Conectores do Encoder

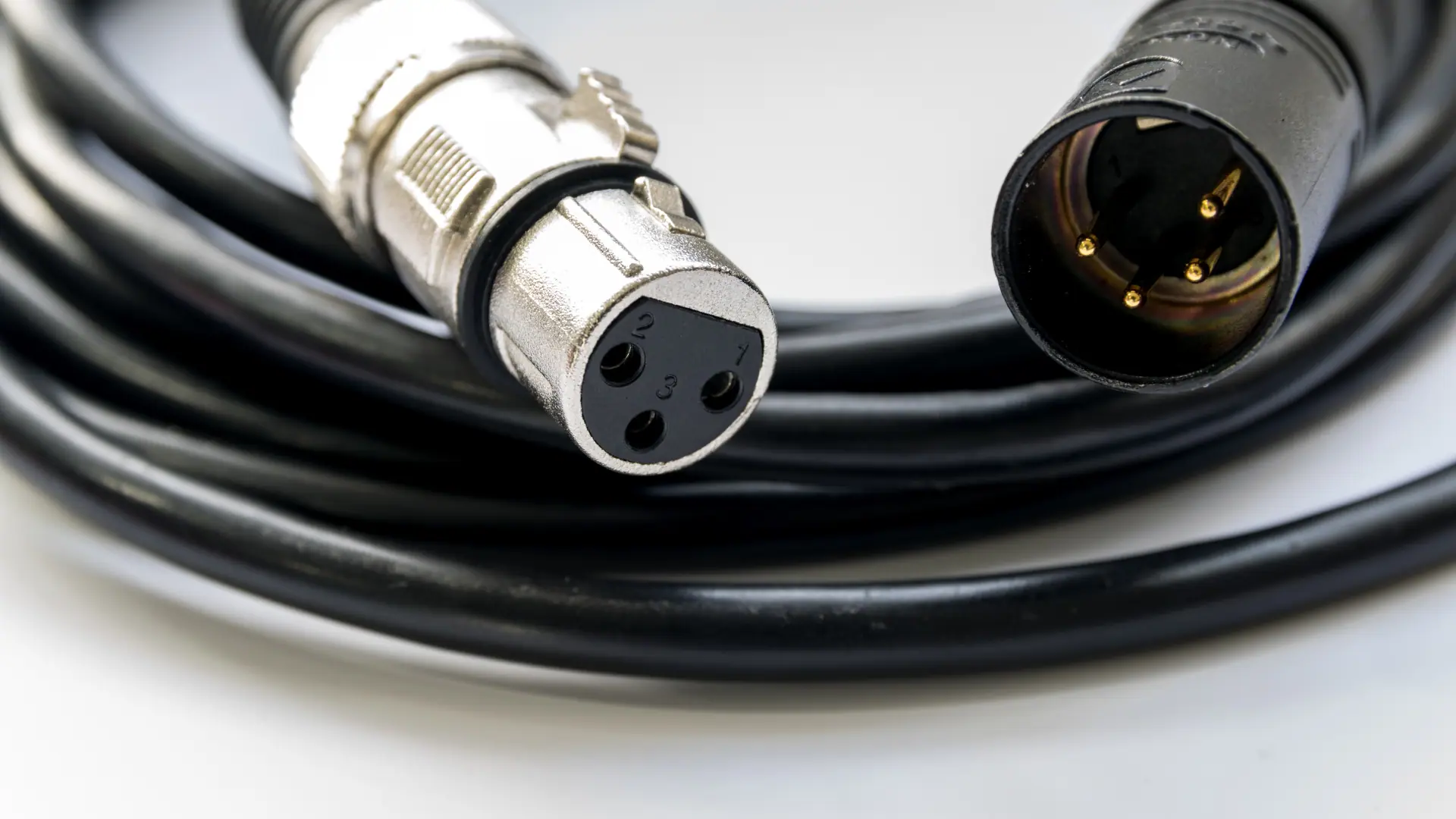

Os cabos podem ser terminados na extremidade do encoder com conectores projetados para conexão e desconexão. O lado do pino do conector é instalado na fábrica no encoder, enquanto a tomada está conectada ao cabo, seja na fábrica ou pelo usuário. Os conectores permitem que o cabo seja conectado e desconectado facilmente, permitindo a remoção independente do cabo e do encoder.
Tipos de Conectores para Encoders
Uma ampla variedade de conectores está disponível para atender a diversas necessidades de aplicação. O lado do pino do conector está permanentemente fixado no encoder, enquanto o lado do soquete é conectado ao cabo correspondente. Embora os clientes possam fornecer seus próprios conectores e soldá-los em cabos avulsos, esse processo requer habilidades específicas. Pode ser mais rápido e fácil adquirir cabos pré-montados, que atendem às classificações de IP e já passaram por inspeção de qualidade.
Aqui estão alguns exemplos de tipos de conectores de encoder:
-
- Conectores MS para Encoder: Especificados pela MIL-DTL-5015, esses conectores são redondos, com rosca e projetados para alta confiabilidade. Eles proporcionam uma conexão segura que não vibra, mas a conexão do cabo pode ser demorada devido à rosca. Existem duas versões: o conector MS padrão (IP67) e o conector NEMA4 MS (equivalente a IP66).
- Conectores de Perfil M: São conectores redondos e rosqueados com várias classes definidas pelo diâmetro da rosca externa do lado do pino do conector. Os conectores M12, M17 e M23 são os mais comuns e utilizados em automação industrial.
- Conectores de Travamento para Encoder: Esses conectores se conectam ao fio com terminais de parafuso, permitindo a instalação no campo com apenas uma chave de fenda. Eles são versáteis e amplamente utilizados na automação industrial, embora ofereçam proteção limitada contra entrada de água. No entanto, podem operar em temperaturas elevadas.
- Conectores de Baioneta para Encoder: São conectores de alumínio em conformidade com a MIL-DTL-5015, com múltiplos pontos de travamento para evitar conexão incorreta. Esses conectores exigem apenas um quarto de volta para travar e oferecem alívio de tensão.
- Conectores Sub D do Encoder: São conectores do tipo PCB montados diretamente na placa. São usados em dispositivos de feedback integrados, como servomotores, onde o próprio encoder não precisa de proteção ambiental elevada.
Cada tipo de conector possui suas próprias características, níveis de proteção ambiental, facilidade de uso e aplicabilidade. A escolha do conector do encoder deve ser feita com base nas necessidades específicas da aplicação em questão.
