Indicadores e controladores de temperatura e processo

Indicador de processo é o instrumento de painel que mostra o valor medido por um sensor, como temperatura, pressão, vazão ou umidade. Controlador de temperatura vai além: compara esse valor com o setpoint e aciona uma saída para manter o processo no ponto. A Alpes Automação é distribuidora oficial da West Control Solutions. Fornecemos indicadores, controladores de temperatura e de processo, controladores de limite e modelos CAL e PMA, com apoio técnico na escolha e envio para todo o Brasil.

Como funciona um controlador de temperatura

O controlador recebe o sinal de um sensor, em geral um termopar, uma termorresistência ou o sinal analógico de um transmissor. Ele compara a medida com o setpoint e calcula quanto ligar a saída. A saída comanda uma resistência, um queimador, uma válvula ou um relé de estado sólido (SSR). Alarmes avisam quando o processo sai da faixa, e alguns modelos retransmitem a medida para um CLP ou um registrador.

Um controlador single loop cuida de uma malha só e vai na porta do painel. É o mais comum nas máquinas. Processos com etapas programadas pedem um controlador programador. Tratamentos térmicos mais complexos podem usar um sistema de controle, como o PMA KS Vario.

Tipos de indicadores e controladores

Controle on/off

A saída liga abaixo do setpoint e desliga acima dele, com uma pequena histerese para não ficar chaveando. É simples e barato de ajustar, mas a temperatura oscila em torno do ponto. Atende estufas, aquecedores e processos que toleram essa variação. O N6500 West trabalha em on/off ou em PID.

Controle PID

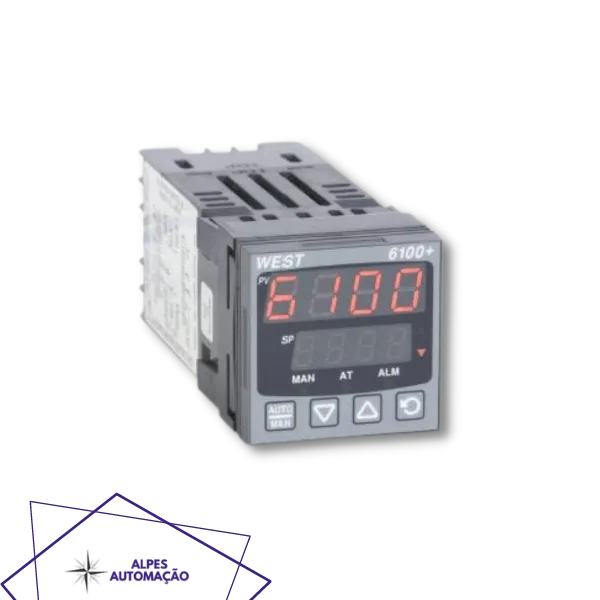

O PID dosa a saída conforme o erro atual, o erro acumulado e a velocidade com que o erro muda. O resultado é uma temperatura estável, sem os picos do on/off. Vários controladores West, como o N6500 e o N2300, têm autoajuste, que calcula os parâmetros sozinho. O West 6100+ é o modelo mais procurado da linha. Ele tem setpoint duplo, entrada de setpoint remoto, entradas digitais, módulos de saída plug-in e fonte de 24 VCC para transmissor. O 8100+ e o 4100+ são da mesma família Plus, em outros formatos de painel. Leia também: o que é controle PID.

Rampas e patamares

O controlador programador segue um perfil no tempo: sobe a temperatura numa taxa definida, mantém um patamar e desce. É o que pedem tratamento térmico, fornos de cura e câmaras de ensaio. O N6400 guarda 4 programas de 16 segmentos. O N4400, que guardava 8 programas de 16 segmentos, saiu de linha: quem tem um instalado troca pelo Pro-EC44 com programador. O N6400 recupera o programa depois de uma falta de energia.

Controlador de limite

É a proteção independente do processo. Quando o valor passa do limite, um relé travado corta o processo, que só volta depois do rearme. O P4700 tem relé de limite de 5 A, comunicação Modbus e aprovação FM. O 6700 faz a mesma função de corte à prova de falhas.

Indicadores de temperatura e processo

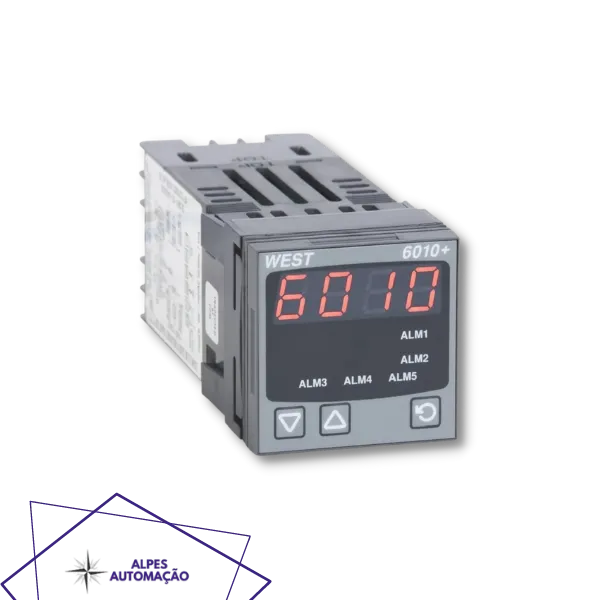

O indicador mostra a variável no painel, dispara alarmes e pode retransmitir a medida. O 8010+ tem até 5 saídas, até 4 relés de alarme, retransmissão da variável, comunicação Modbus e ASCII, função de tara e display que passa de verde para vermelho no alarme. O 6010 atende aplicações de temperatura e processo com configuração rápida pelo PC. O N2300 funciona como controlador ou como indicador, com display de 4 dígitos num formato 1/32 DIN.

Outros modelos da linha

Modelo	Tipo	Destaque

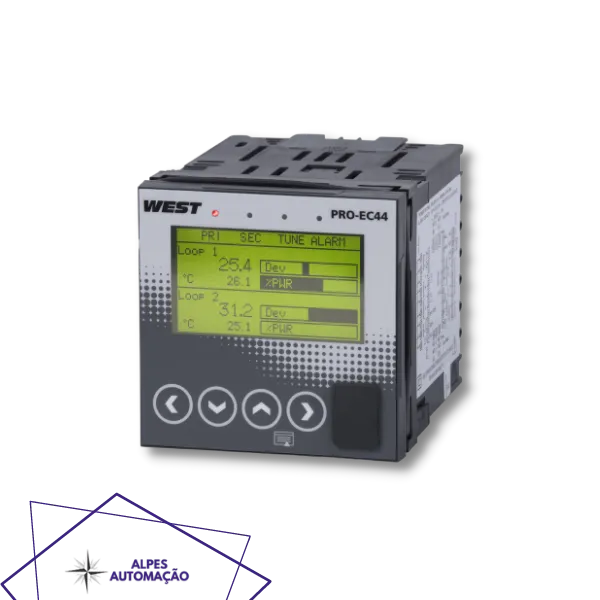

West Pro-EC44	Controlador de processo	IHM intuitiva e software de configuração e simulação, para fornos, laboratórios e câmaras de climatização
West N6500	Controlador básico	Display de 3 dígitos e autoajuste na partida
CAL MaxVU	Controlador de temperatura	Configuração rápida e display de alta visibilidade para funções primárias
CAL 9300	Controlador de temperatura	Display grande e resistência a ambientes agressivos
PMA KS Vario	Sistema de controle	Componentes combinados sob medida para tratamento térmico industrial e científico

Veja todos os modelos nas linhas de controladores de temperatura e processos e de indicadores de temperatura.

Como escolher o controlador ou o indicador

1. Função: só indicar, controlar, seguir rampas ou proteger com limite.
2. Entrada: o tipo de sensor ou de sinal e a faixa de medição.
3. Saídas: relé, driver de SSR, triac ou saída linear; quantas de controle e quantas de alarme.
4. Algoritmo: on/off para processos simples, PID para estabilidade, programador para ciclos.
5. Comunicação: Modbus, se o instrumento vai conversar com CLP ou supervisório.
6. Painel: o recorte disponível e a tensão de alimentação. Na troca de um modelo antigo, a série Plus mantém o recorte das versões anteriores.
7. Segurança: se uma sobretemperatura pode causar dano, some um controlador de limite independente.

O artigo como identificar o melhor controlador de temperatura para sua aplicação aprofunda cada critério.

Erros comuns na especificação

• Sensor fora da faixa: o tipo de sensor precisa cobrir a temperatura máxima do processo com folga. Confira também se o controlador aceita aquele sensor sem trocar de modelo.
• Relé em chaveamento rápido: uma resistência ligada e desligada muitas vezes por minuto desgasta o contato do relé. Nesses casos, use a saída de driver para SSR.
• Alarme no mesmo instrumento que controla: se o controlador falhar, o alarme falha junto. Em processos críticos, use um controlador de limite separado.
• Comunicação esquecida: trocar um instrumento depois só para ganhar Modbus custa mais que especificar certo na primeira vez.
• Recorte de painel diferente: na troca de um modelo antigo, confira o recorte antes de comprar, para não precisar furar o painel de novo.

Aplicações

• fornos industriais e de laboratório, estufas e fornos de cura;
• tratamento térmico de metais;
• seladoras e máquinas de embalagem;
• aquecimento de cilindros de extrusoras e prensas térmicas;
• processamento de alimentos;
• câmaras de climatização e equipamentos de teste;
• indicação de pressão, vazão e nível em painéis de processo.

Também conhecido como

O controlador de temperatura também é chamado de termostato digital industrial, termorregulador, controlador PID ou controlador de processo. O indicador aparece como indicador digital de painel. O controlador de limite é conhecido como limitador de temperatura.

Reposição de modelos antigos

Os controladores 6100+, 8100+ e 4100+ são a evolução dos N6100, N8100 e N4100. Eles mantêm o recorte de painel, a caixa e a fiação compatíveis com as versões anteriores, o que encurta a troca. Mande o código da etiqueta do controlador antigo, e a equipe indica o substituto e a configuração.

Por que comprar com a Alpes Automação

• distribuidora oficial West Control Solutions, com produto original e nota fiscal;
• garantia do fabricante;
• apoio técnico para escolher sensor, saídas e algoritmo;
• sede em Curitiba (PR) e envio para todo o Brasil.

Peça seu orçamento

Chame a equipe pelo WhatsApp (41) 4103-5393 ou pelo formulário de contato. Envie o código do instrumento atual, uma foto da etiqueta, a aplicação (sensor, faixa, saídas e alimentação) e a quantidade.
