Câmera térmica FLIR: o que é, como funciona e como escolher

Uma câmera térmica é um equipamento que capta a radiação infravermelha emitida por tudo o que está ao redor e a transforma em imagem, em que cada cor corresponde a uma temperatura. Com ela você enxerga o calor: uma conexão elétrica frouxa, um rolamento que esquenta, uma parede úmida ou uma falha de isolamento aparecem na tela antes de virar parada de máquina, incêndio ou reforma. As câmeras térmicas FLIR também medem a temperatura de cada ponto da imagem, o que permite comparar, registrar e montar relatórios.

Como funciona uma câmera térmica

Todo corpo acima do zero absoluto emite energia infravermelha. Quanto mais quente, mais energia ele emite. O olho humano não enxerga essa faixa do espectro, mas o detector da câmera sim.

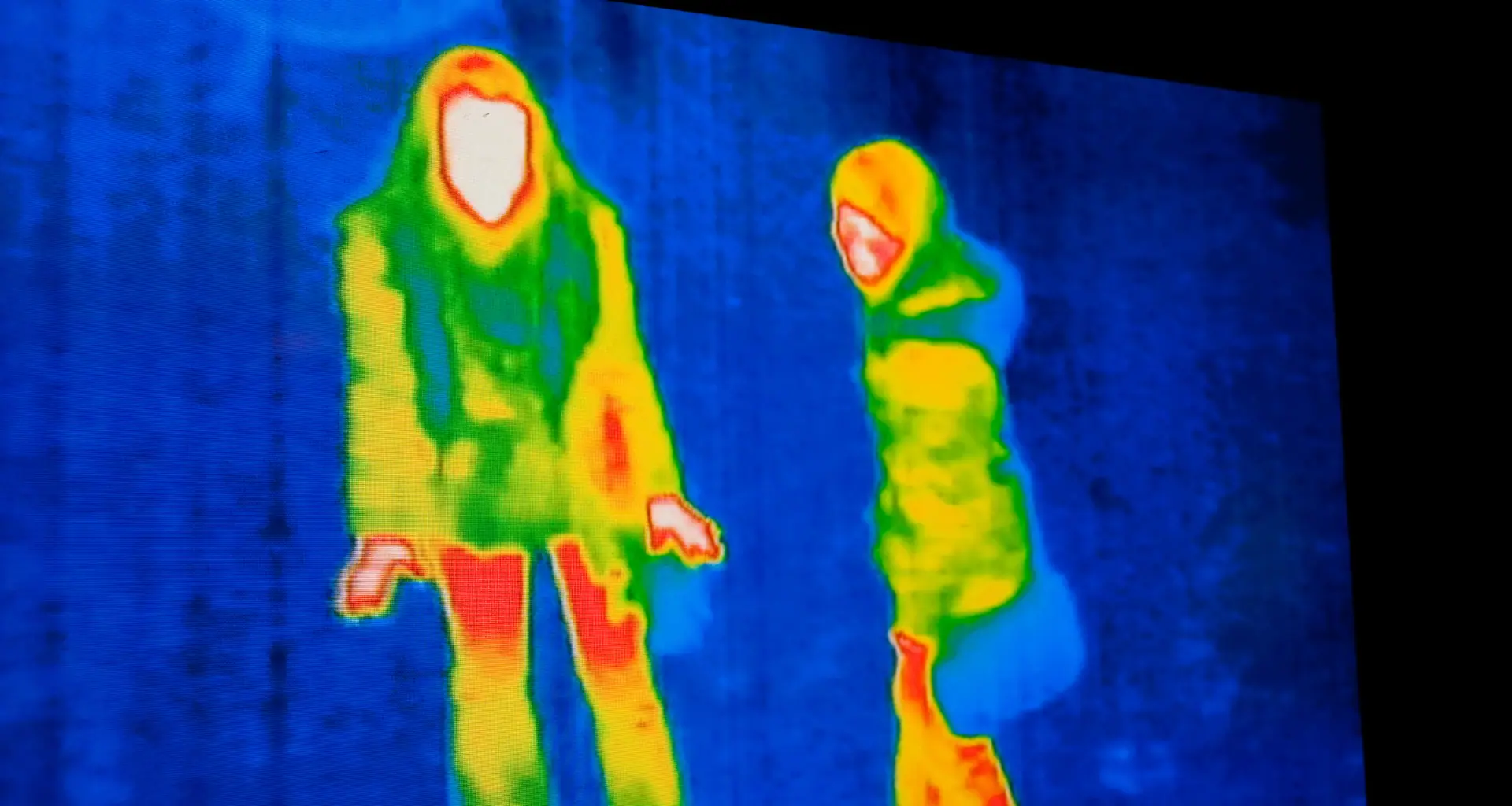

Dentro da câmera, uma lente própria para infravermelho concentra essa energia sobre um sensor formado por milhares de pequenos elementos, os pixels térmicos. Cada pixel registra a energia que recebe. O processador converte esses valores em temperatura e monta a imagem, chamada de termograma, com uma paleta de cores como ferro, arco-íris ou tons de cinza.

Três fatores influenciam a leitura:

• Emissividade: é a capacidade de cada material de emitir calor. Metal polido emite pouco e reflete muito; fita isolante, tinta fosca e borracha emitem bem. Entenda melhor no artigo sobre emissividade na termografia.
• Temperatura refletida: superfícies brilhantes refletem o calor de lâmpadas, do sol ou do próprio operador.
• Distância e ângulo: quanto mais longe o alvo, menos pixels o cobrem, e a medição de um ponto pequeno perde precisão.

Muitas câmeras FLIR combinam a imagem térmica com a de uma câmera visual comum. A tecnologia MSX, da FLIR, desenha os contornos da cena visível sobre o termograma e facilita saber exatamente qual componente está quente.

Câmera térmica ou câmera termográfica: qual a diferença?

No uso do dia a dia, as duas expressões falam da mesma coisa. Quem pesquisa "câmera térmica", "câmera termográfica", "termovisor" ou "câmera infravermelha" procura, quase sempre, o mesmo equipamento.

A diferença técnica está na medição. Algumas câmeras térmicas só formam a imagem do calor, como as usadas em vigilância e visão noturna: mostram o que está mais quente, mas não informam quantos graus. A câmera termográfica é radiométrica: cada pixel guarda um valor de temperatura, que pode ser lido na hora ou analisado depois em software, com pontos, áreas e diferenças de temperatura.

Para manutenção, inspeção predial e controle de processo, o que interessa é a câmera radiométrica. Todos os modelos FLIR indicados nesta página medem temperatura. Se você conhece o equipamento pelo nome mais usado no meio técnico, veja também a página sobre termovisor.

Tipos de câmera térmica

Câmera térmica para celular

Funciona com o smartphone e usa a tela do aparelho. A FLIR ONE Edge, por exemplo, tem 80 × 60 pixels, mede de -20 °C a 120 °C e se conecta ao iOS e ao Android por Wi-Fi ou Bluetooth. A ONE Edge Pro é a versão profissional da mesma ideia, também sem fio. É a porta de entrada para eletricistas, técnicos de refrigeração e inspeções prediais rápidas.

Câmera térmica de bolso

Compacta, com tela própria, cabe no bolso do uniforme. A FLIR C5 tem 160 × 120 pixels e mede até 400 °C. A C8 sobe para 320 × 240 pixels e 450 °C. As duas enviam imagens pelo Wi-Fi. Servem bem para quem precisa da câmera sempre à mão, na rota de manutenção ou na visita técnica.

Câmera térmica tipo pistola

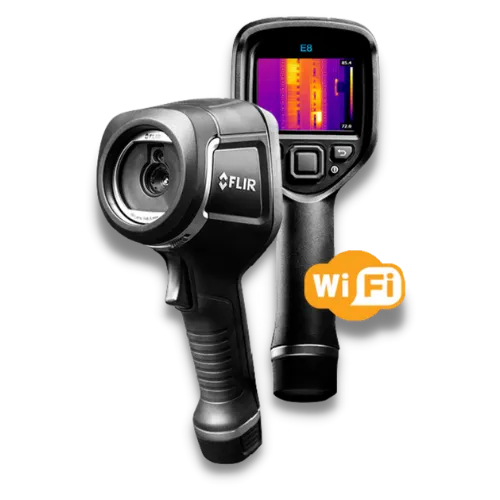

É o formato mais comum na manutenção industrial, com empunhadura e tela própria. A linha PRO da FLIR (E5-PRO, E6-PRO e E8-PRO) vai de 160 × 120 a 320 × 240 pixels, mede até 550 °C nos modelos E6-PRO e E8-PRO e se integra à nuvem FLIR Ignite. A E8-PRO vem com duas baterias e base de carregamento, pensada para quem inspeciona o turno inteiro.

Câmera térmica profissional

É para quem faz termografia todos os dias ou precisa ver alvos pequenos e distantes, como subestações, fornos e painéis altos. A linha avançada da FLIR (séries Exx e T) chega a 640 × 480 pixels, caso da E96 e da T865, e mede até 1.500 °C (E96 e T540, esta com 464 × 348 pixels) ou 2.000 °C (T865). A Alpes representa essa linha no Paraná e em Santa Catarina.

Termômetro com imagem térmica

A série TG fica entre o termômetro infravermelho e a câmera. O TG165-X tem 80 × 60 pixels e mede de -25 °C a 300 °C. O TG268 e o TG298 têm 160 × 120 pixels, e o TG298 mede até 1.080 °C. É uma boa escolha para quem hoje usa um pirômetro e quer ver onde está o ponto quente.

Câmera térmica fixa

Fica instalada no local e monitora um painel, uma esteira ou um processo sem interrupção. A FLIR AX8 e as linhas A50/A70 e A500/A700 fazem esse papel. Conheça as câmeras termográficas fixas.

Como escolher uma câmera térmica

1. Defina o que vai inspecionar. Quadros elétricos, motores, prédios, fornos e placas eletrônicas pedem câmeras diferentes.
2. Olhe a resolução térmica. É o número de pixels que medem temperatura, não o da câmera visual. Mais pixels mostram detalhes menores e permitem medir de mais longe. Para conexões pequenas ou alvos distantes, 320 × 240 ou mais faz diferença.
3. Confira a faixa de temperatura. A maior parte das inspeções elétricas e mecânicas fica dentro das faixas das câmeras de bolso e de pistola. Fornos, refratários e metalurgia pedem a linha avançada, que passa de 1.000 °C.
4. Considere o campo de visão. Um campo largo, como os 54° × 42° da C5, mostra o painel inteiro de perto. Um campo mais fechado, como os 33° × 25° da linha PRO, enquadra melhor alvos mais distantes.
5. Pense no relatório. Wi-Fi, a nuvem FLIR Ignite e software de análise agilizam o relatório e o histórico de cada equipamento.
6. Planeje a formação. A câmera mostra o calor, mas interpretar o termograma exige treino. A Alpes organiza os cursos oficiais ITC de termografia em Curitiba. Ainda não há turma marcada: inscreva-se na lista em treinamentos para ser avisado.

Se ainda tiver dúvida, agende uma sessão com termografista da Alpes para avaliar a sua aplicação antes de comprar.

Aplicações da câmera térmica

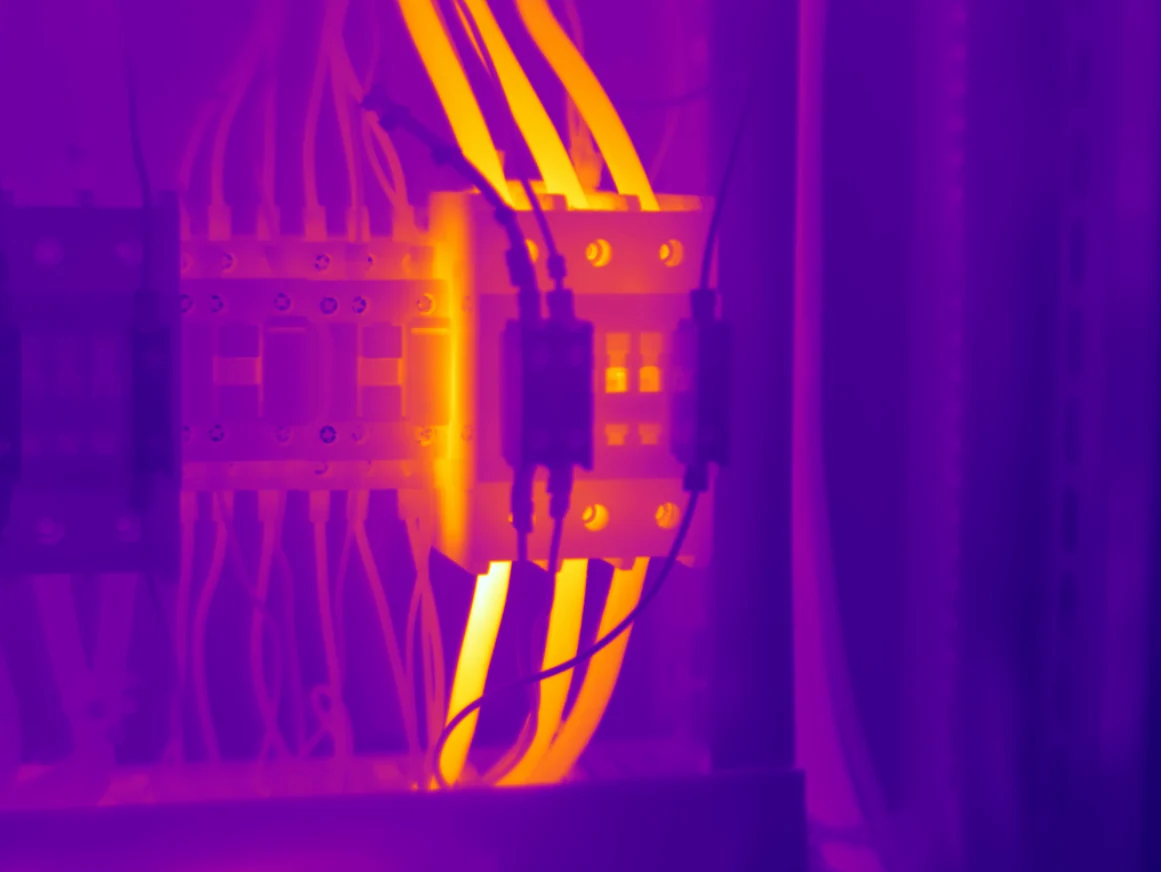

• Elétrica: conexões frouxas, disjuntores sobrecarregados, fases desbalanceadas e fusíveis aquecidos em painéis e quadros.
• Mecânica: rolamentos, mancais, acoplamentos, correias e motores com aquecimento fora do padrão.
• Predial: infiltrações, umidade, pontes térmicas e falhas de isolamento em paredes, lajes e telhados.
• Processo: refratários de fornos, tubulações, purgadores e tanques.
• Refrigeração e climatização: compressores, serpentinas, dutos e perdas de ar frio.
• Eletrônica e P&D: componentes que esquentam em placas, fontes e protótipos.

Em todas essas áreas, a câmera térmica trabalha sem contato e com o equipamento em operação. Você encontra o problema enquanto ele ainda é pequeno e planeja a correção na hora certa.
