Análise termográfica: o que é, como é feita e como trazer para a sua empresa

Análise termográfica é o uso de uma câmera térmica para medir e interpretar a temperatura da superfície de equipamentos, com o objetivo de encontrar falhas antes que elas parem a produção. Ela é feita sem contato, com tudo funcionando, e mostra problemas que o olho não vê: uma conexão frouxa num painel, um rolamento sem lubrificação, um isolamento térmico danificado. O resultado é um laudo que diz o que foi encontrado, quão grave é e o que fazer. Muitas empresas contratam essa inspeção de terceiros; cada vez mais, porém, montam a termografia dentro de casa, com câmera própria e equipe treinada.

Análise, inspeção ou termografia industrial: o que muda

Os três termos aparecem juntos nas buscas e, na prática, falam do mesmo trabalho visto de ângulos diferentes:

• Inspeção termográfica é a etapa de campo: percorrer uma rota, registrar imagens térmicas e visuais e anotar as condições da medição.
• Análise termográfica é a etapa de interpretação: comparar temperaturas, calcular diferenças, separar defeito real de reflexo e classificar a severidade.
• Termografia industrial é o nome geral da técnica aplicada a fábricas, subestações, utilidades e processos.

Uma inspeção sem análise vira um álbum de imagens coloridas. Uma análise sem boa inspeção trabalha com dados fracos. O valor está nas duas juntas.

Onde a análise termográfica é usada

Qualquer defeito que mude a temperatura de uma superfície pode aparecer na imagem térmica. As aplicações mais comuns na indústria são:

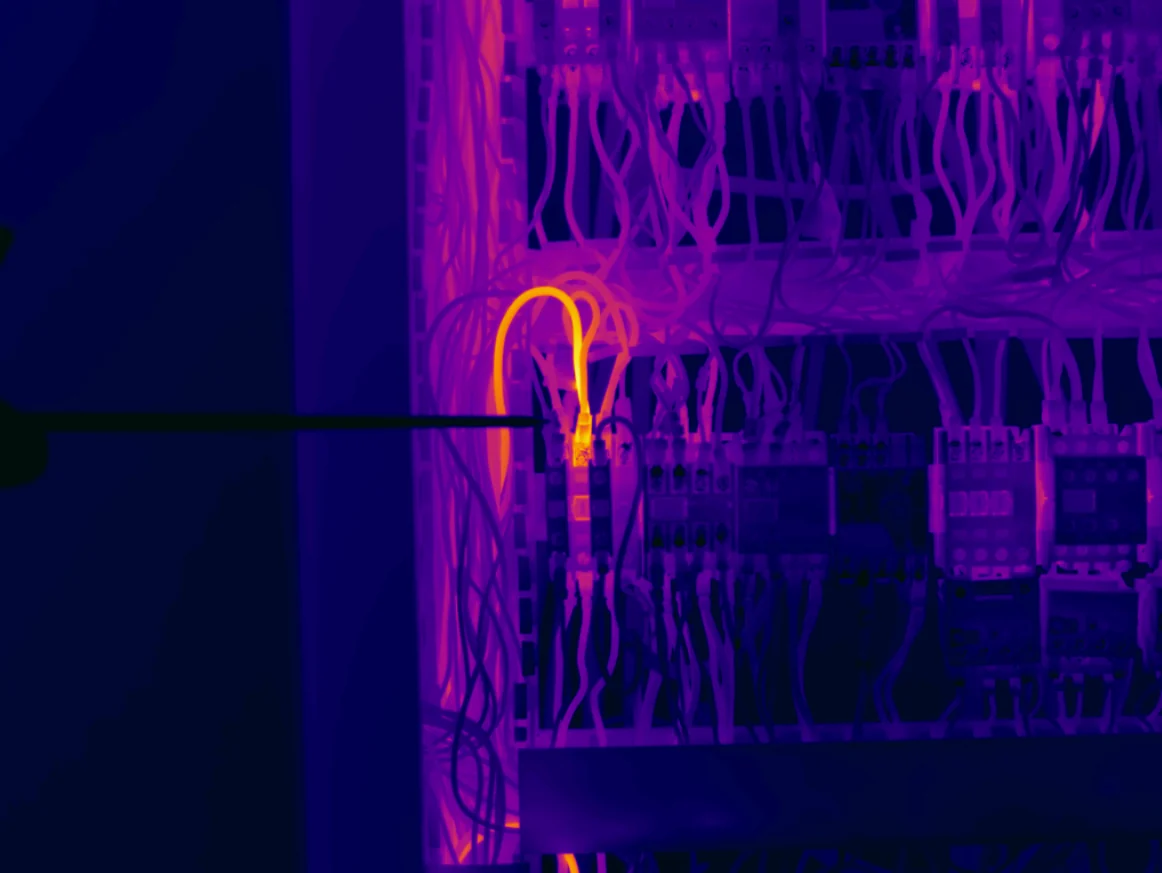

• Sistemas elétricos: painéis, quadros, disjuntores, barramentos, cabos, transformadores e subestações. Conexões com mau contato aquecem antes de falhar. O guia de termografia em painéis elétricos mostra como inspecionar com segurança.
• Máquinas rotativas: motores, mancais, rolamentos, acoplamentos, redutores e correias. Atrito, desalinhamento e falta de lubrificação geram calor.
• Processos e utilidades: fornos, refratários, tubulações, purgadores, trocadores de calor e tanques.
• Edificações: perdas de energia, falhas de isolamento, infiltrações e umidade.

Como a inspeção termográfica é feita, passo a passo

1. Planejamento da rota. Liste os ativos críticos, defina a ordem de visita e combine com a operação os horários de carga representativa. Em sistemas elétricos, sem corrente não há aquecimento.
2. Segurança. Em painéis energizados, a atividade segue a NR-10, a análise de risco e o procedimento da planta. A câmera não reduz o risco; o procedimento, sim.
3. Ajuste da câmera. Informe a emissividade do material, a temperatura refletida, a distância e as condições do ambiente. Esses parâmetros mudam o valor medido. O artigo sobre emissividade na termografia explica por quê.
4. Coleta. Para cada ponto, registre a imagem térmica e a visual, a carga no momento e a identificação exata do componente. Compare fases e componentes iguais lado a lado.
5. Análise. Calcule a diferença de temperatura (ΔT) entre o ponto suspeito e uma referência, verifique se não é reflexo ou variação de emissividade e classifique a severidade com um critério definido.
6. Laudo e acompanhamento. Registre a recomendação com prazo, encaminhe para a manutenção e volte ao ponto depois do reparo para confirmar a correção.

O que exigir de um laudo de análise termográfica

Seja o laudo feito pela sua equipe ou por uma empresa contratada, ele precisa permitir que alguém que não esteve em campo entenda o que foi visto e tome uma decisão. Confira se o documento traz:

• identificação do local, da data e de cada ativo, com tag e componente exato;
• condições da medição: carga, emissividade, temperatura refletida, distância e ambiente;
• imagem térmica e imagem visual do mesmo ponto;
• temperaturas medidas, referência usada e ΔT;
• classificação de severidade, com o critério citado;
• recomendação de ação e prazo;
• modelo da câmera, rastreabilidade e assinatura de um profissional qualificado.

O checklist completo, com os erros mais comuns, está no artigo sobre laudo de termografia. Um sinal de alerta: laudos que só trazem a temperatura máxima, sem carga, sem emissividade e sem critério de severidade, não sustentam uma decisão de parada.

Terceirizar ou trazer a termografia para dentro da empresa

Contratar a inspeção de fora resolve uma necessidade pontual. Quando a termografia passa a fazer parte da manutenção preditiva, porém, ter o programa dentro de casa traz vantagens claras:

• Frequência. Com câmera própria, você inspeciona quando precisa: depois de uma partida, antes de uma parada programada, ao investigar uma falha.
• Histórico. A mesma equipe, com o mesmo equipamento e o mesmo método, acompanha a evolução de cada ativo ao longo do tempo.
• Conhecimento da planta. Quem conhece o processo interpreta melhor o que aparece na imagem.
• Resposta rápida. A confirmação do reparo é feita no mesmo dia, sem esperar uma nova visita.

Os três pilares de um programa de termografia próprio

1. O equipamento certo

A câmera precisa de resolução suficiente para o tamanho e a distância dos alvos, faixa de temperatura adequada ao processo e recursos para registrar e relatar. Para começar na manutenção elétrica e mecânica, a linha PRO costuma ser o primeiro passo: a FLIR E6-PRO tem 240 × 180 pixels e mede de -20 °C a 550 °C; a E8-PRO tem 320 × 240 pixels, na mesma faixa. Para subestações, alvos distantes, fornos e laudos mais exigentes, as câmeras termográficas avançadas das linhas E e T sobem a resolução: a T540 tem 464 × 348 pixels; a E96 e a T865 chegam a 640 × 480.

2. A formação da equipe

A câmera mostra a imagem; a formação ensina a medir certo e a decidir. Os cursos oficiais do ITC, o centro de treinamento da FLIR, seguem a norma ISO 18436-7 e as diretrizes da ASNT, em três níveis:

• Nível 1: operar a câmera, fazer imagens confiáveis e reconhecer anomalias.
• Nível 2: medição quantitativa, severidade, laudos e programa de manutenção preditiva.
• Nível 3: gestão do programa, procedimentos e qualificação da equipe.

A Alpes Automação organiza as turmas oficiais ITC em Curitiba. As próximas datas vão primeiro para quem está na lista: inscreva-se nos treinamentos.

3. Um método documentado

Defina por escrito quais ativos entram na rota, com que frequência, em que condições de carga, qual critério de severidade vale e qual modelo de laudo será usado. As referências normativas, como a NBR 15572 e a ISO 18434-1, ajudam a montar esse procedimento.

Como a Alpes Automação ajuda

A Alpes Automação é distribuidora oficial FLIR na Cidade Industrial de Curitiba e representa a linha avançada no Paraná e em Santa Catarina. Ela não presta serviço de inspeção: o papel dela é ajudar a sua empresa a ter o equipamento certo e a equipe preparada. Antes da compra, você pode agendar uma sessão com um termografista certificado pelo ITC, que avalia a sua aplicação e indica o modelo adequado, sem sobrar nem faltar.

Quer montar a termografia na sua empresa? Peça um orçamento pelo WhatsApp ou pelo formulário, ou agende uma demonstração das câmeras FLIR na sua planta.
