Boroscópio industrial: videoscópios FLIR VS80 e VS290

Boroscópio industrial é uma câmera na ponta de uma sonda fina que mostra, em uma tela, o interior de máquinas, tubulações, motores e cavidades sem desmontar nada. Hoje ele também é chamado de videoscópio, porque a imagem é digital. A FLIR tem duas linhas: o VS80, uma unidade principal com sondas intercambiáveis para cada tipo de acesso, e o VS290, um videoscópio térmico. A Alpes Automação é distribuidora oficial FLIR em Curitiba e ajuda a montar o kit certo para a sua inspeção.

Boroscópio, videoscópio ou endoscópio industrial?

Os três nomes aparecem nas buscas e, no dia a dia, falam da mesma ferramenta. O boroscópio clássico era um tubo com lentes e uma ocular: o inspetor olhava pela ponta de cima e via o que estava na de baixo. O videoscópio troca as lentes por uma câmera digital na ponta da sonda e mostra a imagem em uma tela, com gravação de foto e vídeo. Endoscópio industrial é outro nome usado para o mesmo equipamento.

Na prática, quem procura boroscópio industrial hoje quer um videoscópio: sonda flexível, luz na ponta, tela e registro das imagens para relatório.

A unidade principal FLIR VS80

O FLIR VS80 é o corpo do sistema. Ele tem tela de 7″ sensível ao toque, com 1024 × 600 pixels, e captura foto, vídeo, comentários de voz e de texto. As imagens vão para um cartão microSD, e o aparelho tem Wi-Fi, USB e saída HDMI para mostrar a inspeção em um monitor maior ou passar os arquivos para o computador.

A grande vantagem é a modularidade. O VS80 trabalha com sondas diferentes. Você compra a unidade com um kit e acrescenta outras sondas conforme a necessidade, sem trocar o equipamento inteiro.

Tipos de sonda e quando usar cada uma

Sonda padrão

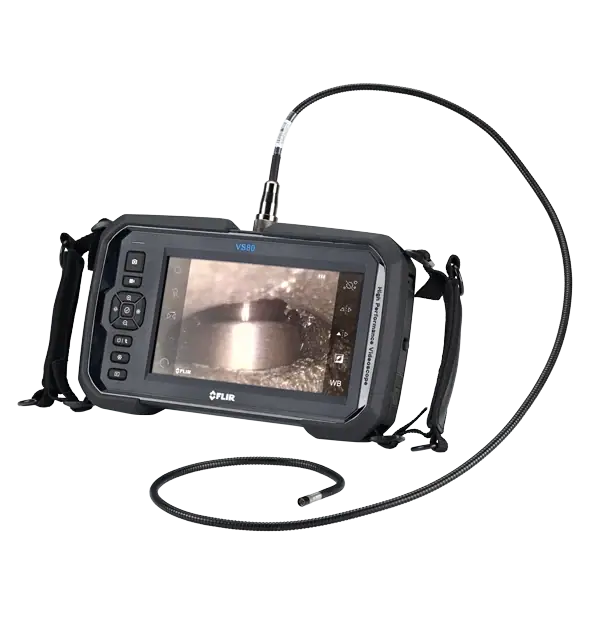

O VS80-KIT-01 vem com sonda de 5,5 mm × 1 m, câmera de 640 × 480 pixels, campo de visão de cerca de 90° e profundidade de campo de cerca de 10 mm até o infinito. É a escolha de entrada para inspeções gerais de manutenção.

Sonda articulada: o boroscópio articulado

Na sonda articulada, a ponta dobra por comando, e você aponta a câmera para onde precisa olhar. Isso muda o resultado em cavidades com curvas, caixas de engrenagem e câmaras de motor.

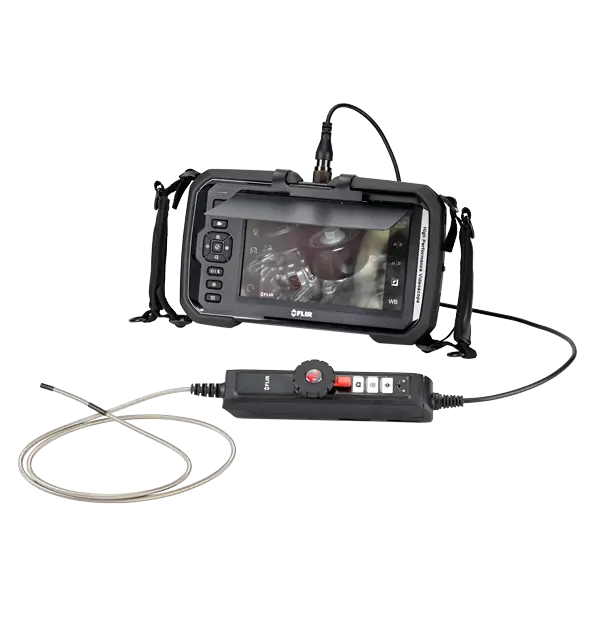

• VS80-KIT-02: sonda articulada de duas vias, com 4,5 mm × 1 m e câmera de 640 × 480. A ponta se move em um plano.

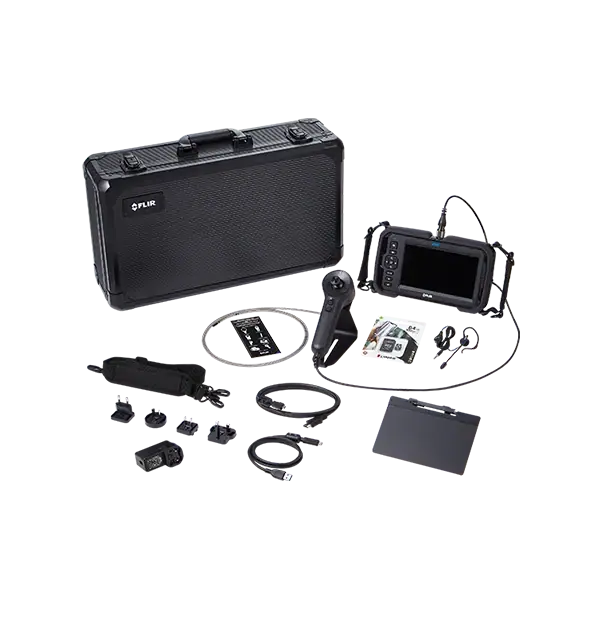

• VS80-KIT-08: sonda articulada de quatro vias em HD, com 3,9 mm × 2 m e câmera de 1280 × 720. A ponta se move em dois planos, e o diâmetro menor entra em acessos mais estreitos.

Sonda HD

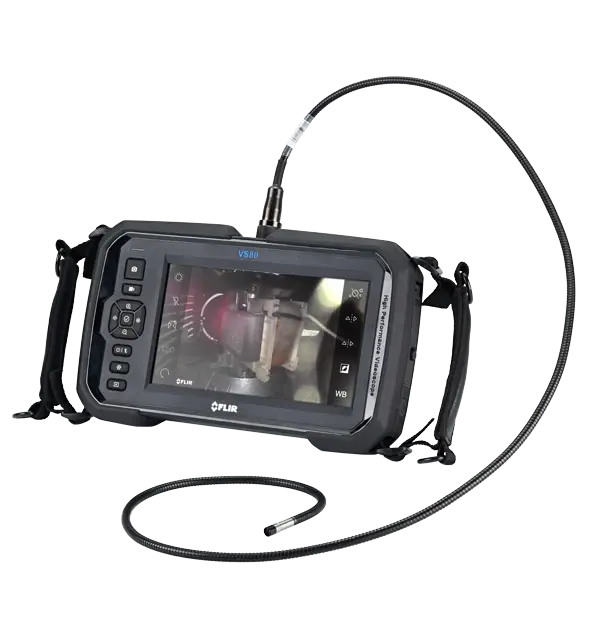

O VS80-KIT-06 traz sonda de 5,5 mm × 1 m com câmera HD de 1280 × 720. A imagem mais nítida ajuda a ver trincas finas, corrosão inicial e detalhes de solda, e deixa o registro mais claro no relatório.

Sonda dupla

O VS80-KIT-07 tem sonda de 4,9 mm × 3 m com câmera dupla HD, de 1280 × 720, campo de visão de 90° e profundidade de campo de 10 mm até o infinito. O comprimento maior atende inspeções mais fundas, e as duas câmeras evitam a troca de sonda quando o trabalho pede mais de um ângulo.

Sonda em carretel

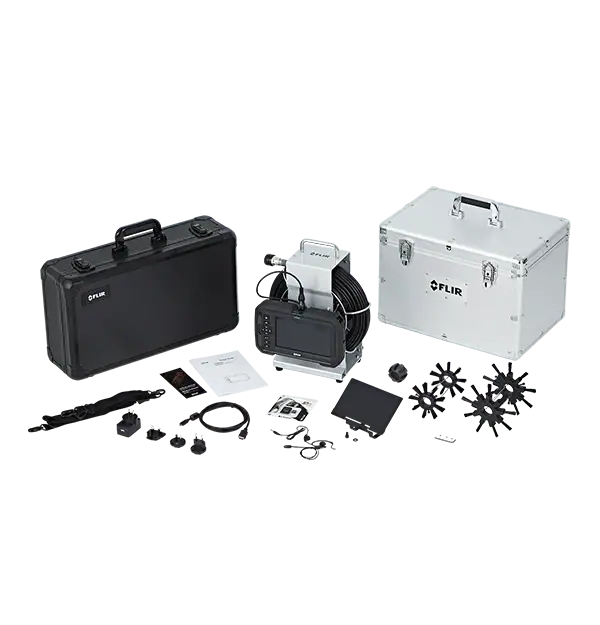

Para tubulações longas e redes de esgoto e drenagem, os kits VS80-KIT-09 e VS80-KIT-10 trazem sonda de 30 mm × 30 m em carretel, com câmera HD e campo de visão de 90°. O KIT-10 inclui ainda um localizador de 512 Hz, que ajuda a achar pelo lado de fora onde está a ponta da sonda.

Sonda térmica

O VS80-IR21 leva a imagem térmica para dentro da cavidade. A sonda tem 19 mm × 1 m, resolução térmica de 160 × 120, campo de visão de cerca de 71° e profundidade de campo de cerca de 150 mm até o infinito.

Kit	Sonda	Câmera	Indicado para
VS80-KIT-01	5,5 mm × 1 m	640 × 480	Inspeções gerais de manutenção
VS80-KIT-02	4,5 mm × 1 m, articulada de duas vias	640 × 480	Cavidades com curvas
VS80-KIT-06	5,5 mm × 1 m	HD 1280 × 720	Detalhes finos e relatórios
VS80-KIT-07	4,9 mm × 3 m, câmera dupla	HD 1280 × 720	Acessos mais fundos
VS80-KIT-08	3,9 mm × 2 m, articulada de quatro vias	HD 1280 × 720	Acessos estreitos e complexos
VS80-KIT-09	30 mm × 30 m em carretel	HD	Tubulações longas e esgoto
VS80-KIT-10	30 mm × 30 m em carretel, com localizador de 512 Hz	HD	Tubulações enterradas
VS80-IR21	19 mm × 1 m, térmica	Térmica 160 × 120	Calor dentro de cavidades

FLIR VS290: o videoscópio térmico

O FLIR VS290 combina câmera termográfica e câmera visual na ponta da sonda, com a tecnologia MSX, que realça os contornos da imagem visual sobre a imagem térmica. Assim fica mais fácil entender o que está quente e onde ele está. A linha tem três versões de sonda:

• VS290-21: sonda de 1 m com ponta arredondada de 19 mm e visão frontal;
• VS290-32: sonda com ponta retangular;
• VS290-33: sonda de 2 m com ponta arredondada de 19 mm e visão lateral, com câmera termográfica, câmera visual e luz de trabalho.

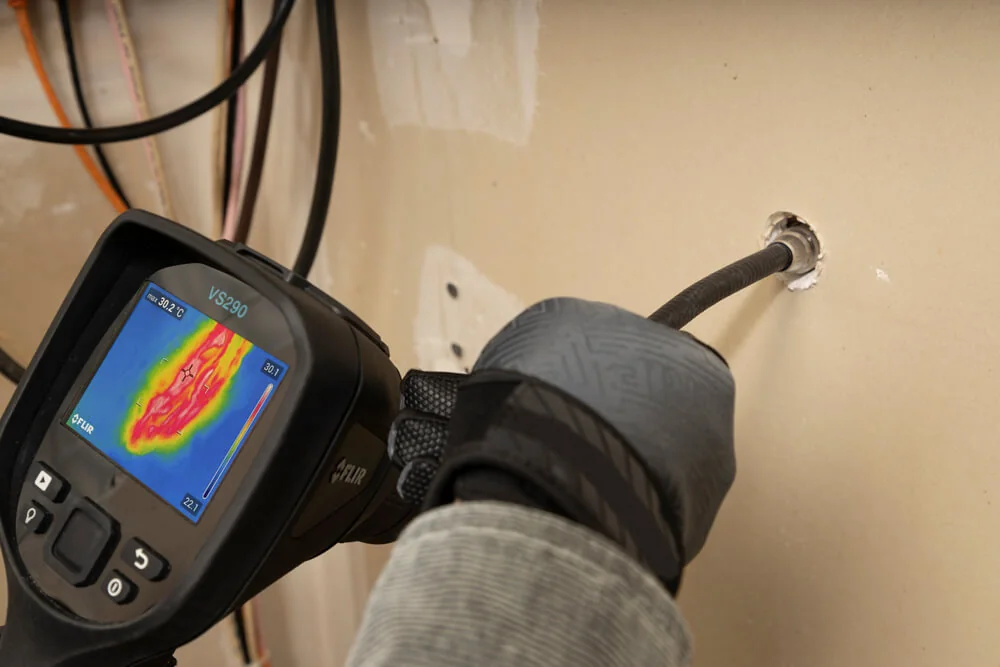

O VS290 é útil para achar cabos aquecidos em canaletas e paredes, vazamentos de ar quente ou frio em dutos de climatização e pontos quentes em espaços onde uma câmera térmica comum não entra.

Onde o boroscópio industrial é usado

• motores, turbinas, compressores e caixas de engrenagem, sem desmontagem completa;
• trocadores de calor, caldeiras e vasos, para ver corrosão, depósitos e obstruções;
• tubulações de processo, de água e de esgoto;
• soldas internas, moldes e peças com furos profundos no controle de qualidade;
• cavidades de parede, forros e shafts na manutenção predial;
• localização de objetos estranhos e peças soltas dentro de máquinas.

O boroscópio complementa a termografia na manutenção. A câmera térmica mostra que um mancal ou uma caixa está aquecendo, e o boroscópio ajuda a ver o que acontece lá dentro. Leia mais sobre termografia na manutenção mecânica e conheça as câmeras térmicas FLIR.

Como escolher o boroscópio industrial certo

1. Diâmetro do acesso. A sonda precisa passar com folga pelo menor furo do caminho. Para acessos estreitos, olhe as sondas de 3,9 mm e 4,5 mm.
2. Comprimento. Meça até onde a ponta precisa chegar e escolha uma sonda um pouco mais longa.
3. Articulação. Se a área a ver fica atrás de uma curva ou na lateral, a sonda articulada evita a frustração de enxergar só o que está à frente.
4. Resolução. Para trincas finas e relatórios, prefira as sondas HD.
5. Imagem térmica. Se o problema é calor, como cabos, atrito ou vazamento de ar, escolha a sonda VS80-IR21 ou o VS290.
6. Registro. Pense em como a imagem vai sair do equipamento: microSD, Wi-Fi, USB ou HDMI no VS80.

Veja toda a linha de videoscópios FLIR na loja.

Peça seu orçamento

A Alpes Automação é distribuidora oficial FLIR, com sede na Cidade Industrial de Curitiba, e atende empresas do Paraná, de Santa Catarina e de todo o Brasil. Diga o diâmetro do acesso, o comprimento que a sonda precisa alcançar e o que você vai inspecionar. A equipe indica o kit e envia o orçamento pelo WhatsApp ou pelo formulário. Se quiser ver o equipamento funcionando antes de decidir, peça uma demonstração.
