Termografia na manutenção mecânica: motores, mancais, vapor e fornos

Termografia na manutenção mecânica: motores, mancais, vapor e fornos

A termografia na manutenção mecânica serve para encontrar atrito, desalinhamento, problemas de lubrificação, perda de vedação e desgaste de isolamento térmico antes que eles virem parada. Quase toda falha mecânica gera calor fora do normal. A câmera térmica mostra esse calor sem contato, com a máquina rodando e sem interromper a produção.

O segredo está na comparação: o ativo com ele mesmo ao longo do tempo, ou com máquinas iguais na mesma condição. Abaixo, o que inspecionar em cada equipamento, como interpretar a imagem e como juntar a termografia com a análise de vibração.

Por que o calor denuncia falhas mecânicas

Toda máquina transforma parte da energia que recebe em calor. Quando algo sai do normal, essa parcela cresce: um rolamento sem graxa atrita mais, um acoplamento desalinhado força os mancais, uma correia frouxa patina na polia. O resultado é um ponto mais quente do que deveria estar.

Na prática, a inspeção mecânica usa dois tipos de leitura:

  • Qualitativa: você procura padrões, como um mancal mais quente que o outro ou uma faixa quente na carcaça de um forno.
  • Quantitativa: você mede a temperatura e a compara com um limite do fabricante, do histórico do ativo ou de equipamentos semelhantes.

O termo mais usado aqui é ΔT (delta T), a diferença de temperatura entre dois pontos: entre o componente suspeito e um igual em bom estado, ou entre a leitura de hoje e a da última rota. Um ΔT que cresce de uma inspeção para outra é sinal de que a falha está evoluindo.

Vale lembrar um limite importante: a termografia mostra o sintoma. A causa, muitas vezes, precisa ser confirmada por outra técnica ou por inspeção direta.

Motores elétricos: o que a imagem térmica mostra

O motor elétrico está na fronteira entre a elétrica e a mecânica, e a câmera enxerga as duas partes. Numa inspeção típica, observe:

  • Carcaça: o aquecimento deve ser razoavelmente uniforme. Uma carcaça inteira mais quente que a de motores iguais sugere sobrecarga, ventilação ruim ou problema de alimentação.
  • Aletas e ventilação: aletas cobertas de pó, óleo ou resíduo de processo prendem o calor. Tampas de ventilador danificadas ou entradas de ar obstruídas aparecem como áreas quentes fora do padrão.
  • Mancais dianteiro e traseiro: um mancal bem mais quente que o outro aponta para problema de lubrificação, rolamento desgastado ou esforço vindo do acoplamento.
  • Caixa de ligação: conexões frouxas ou oxidadas aquecem. Aqui a análise segue a lógica da inspeção termográfica em painéis elétricos.

Para saber se a temperatura está alta demais, consulte a placa e o manual do motor: a classe térmica do isolamento e as recomendações do fabricante são a referência. A carcaça pintada costuma ter boa emissividade, o que facilita a medição. Já eixos e partes metálicas nuas refletem o ambiente e enganam a leitura.

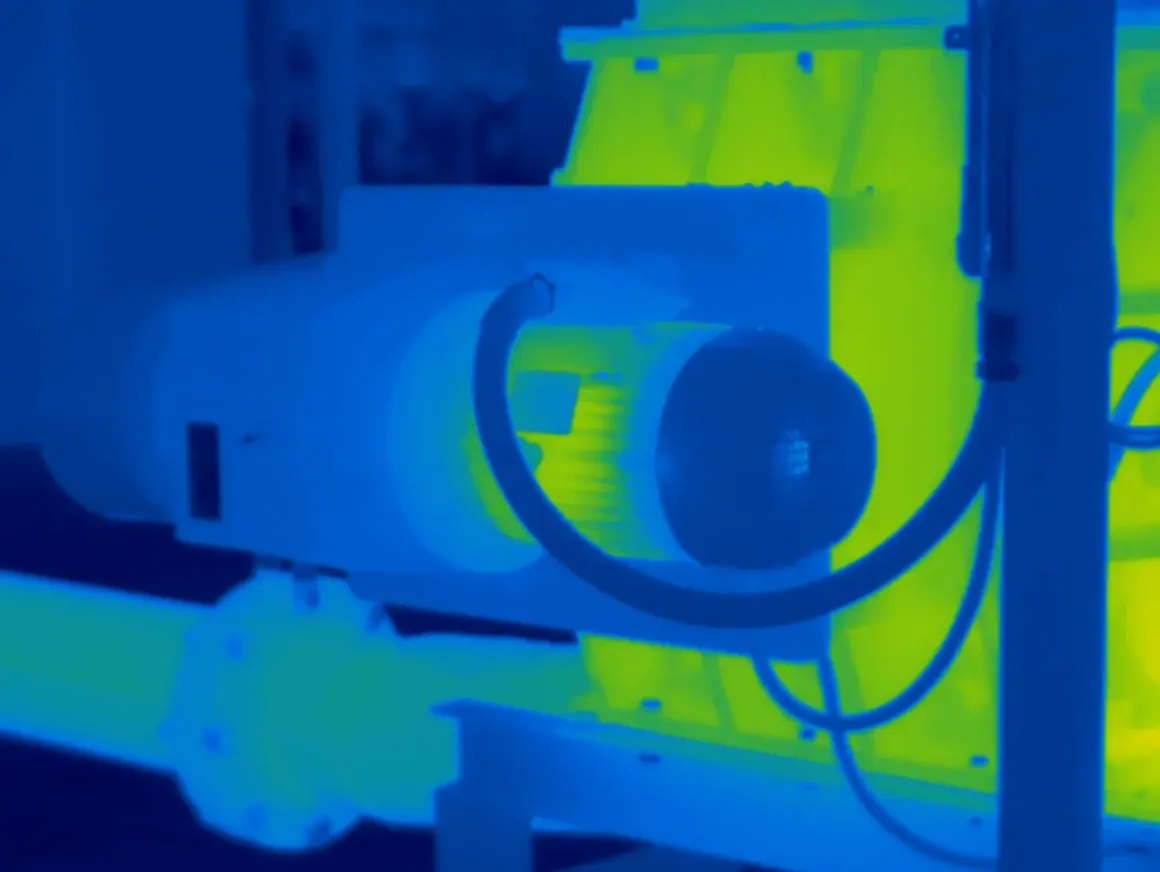

Técnico inspeciona um motor elétrico com câmera térmica FLIR em uma bancada industrial
Motores são um dos pontos mais visitados numa rota de termografia mecânica.

Mancais e rolamentos: lubrificação e desgaste

Mancais são um dos alvos mais comuns da termografia mecânica, e também um dos que mais exigem cuidado na interpretação.

  • Falta de lubrificação aumenta o atrito e a temperatura do mancal.
  • Excesso de graxa também aquece. O rolamento passa a "bater" a graxa, gerando calor. É comum ver um mancal mais quente logo depois de uma relubrificação exagerada.
  • Rolamento danificado aquece, mas geralmente só em estágio avançado.

Esse último ponto é decisivo. Em rolamentos, o aumento de temperatura costuma aparecer depois que a falha já está adiantada. A análise de vibração e o ultrassom, em geral, percebem o defeito antes. Por isso a termografia não deve ser a única técnica para mancais críticos.

Na prática, meça sempre no mesmo ponto da caixa do mancal, o mais perto possível do rolamento, e compare mancais iguais, na mesma máquina ou em máquinas gêmeas.

Acoplamentos e desalinhamento

O desalinhamento entre motor e máquina acionada é uma das causas mais frequentes de falha prematura em rolamentos e selos. Na imagem térmica, ele costuma aparecer assim:

  • o acoplamento mais quente que o normal, sobretudo os elementos elásticos;
  • os mancais do lado do acoplamento mais quentes que os mancais da ponta oposta, tanto no motor quanto na máquina acionada.

Esse padrão levanta a suspeita, mas não mede o desalinhamento. A confirmação vem da análise de vibração e a correção, do alinhamento a laser ou com relógio comparador. Depois do alinhamento, uma nova imagem térmica ajuda a confirmar que o aquecimento caiu.

Uma regra de segurança que não tem exceção: nunca remova proteções de partes girantes para tirar a imagem. Trabalhe pelas aberturas existentes ou planeje a inspeção com a área isolada, conforme os procedimentos da planta.

Correias e polias

Transmissões por correia dão sinais térmicos claros:

  • Correia patinando: correia e polia aquecem pelo atrito. A causa costuma ser tensão baixa ou sobrecarga.
  • Polias desalinhadas: um lado da correia ou da polia fica mais quente que o outro.
  • Jogo de correias com tensão desigual: em transmissões com várias correias, uma delas fica mais quente que as demais, porque está trabalhando mais.
  • Correia gasta ou errada: assentamento incorreto no canal da polia também gera calor.

Redutores, bombas e tubulações

Redutores e caixas de engrenagens: compare a carcaça com a de redutores iguais e com o histórico. Aquecimento concentrado perto de um eixo pode indicar problema no rolamento daquele eixo. Em alguns casos, a imagem revela o nível de óleo na carcaça.

Bombas: observe mancais, carcaça e selo mecânico. Um selo mais quente que o normal pode indicar operação a seco ou falha na refrigeração do selo. Operar muito tempo com fluxo muito baixo também aquece a bomba.

Tubulações e tanques: a termografia mostra obstruções parciais, válvulas que não fecham por completo e, muitas vezes, o nível de líquido em tanques.

Purgadores e linhas de vapor

O purgador é a válvula que retira o condensado (a água formada quando o vapor perde calor) e segura o vapor dentro da linha. Quando ele falha, há perda de energia ou risco de golpe de aríete. A termografia permite checar muitos purgadores numa só rota.

A leitura básica compara a entrada com a saída:

  • Funcionando: entrada quente, na temperatura do vapor, e saída mais fria, com o condensado descarregado.
  • Falha aberta: a saída fica quase tão quente quanto a entrada, porque o vapor passa direto.
  • Falha fechada ou bloqueio: a entrada fica mais fria que o esperado, porque o condensado se acumula antes do purgador.

Como alguns purgadores trabalham em ciclos, muitas equipes confirmam com o ultrassom, que "escuta" a passagem de vapor.

Nas próprias linhas de vapor, procure isolamento térmico danificado, molhado ou ausente. Esses trechos aparecem como faixas quentes ao longo da tubulação. Atenção: tubos metálicos nus e chapas de alumínio do isolamento refletem muito. Entender emissividade e temperatura refletida evita leituras falsas nesses casos.

Refratários de fornos, caldeiras e chaminés

O refratário é o revestimento que protege a estrutura metálica de fornos, caldeiras, panelas e chaminés contra o calor do processo. Quando ele se desgasta, trinca ou se solta, o calor chega à chapa externa. Na imagem térmica, isso aparece como um ponto ou uma faixa mais quente na carcaça.

Mapear a carcaça periodicamente permite localizar o dano antes que a chapa deforme, decidir se dá para chegar à próxima parada programada e chegar a ela sabendo onde trocar o refratário.

Em equipamentos que giram ou operam sem pausa, como fornos rotativos, faz sentido usar câmeras termográficas fixas para monitoramento contínuo, com alarmes. Para inspeções de rota, escolha uma câmera com faixa de temperatura adequada ao processo.

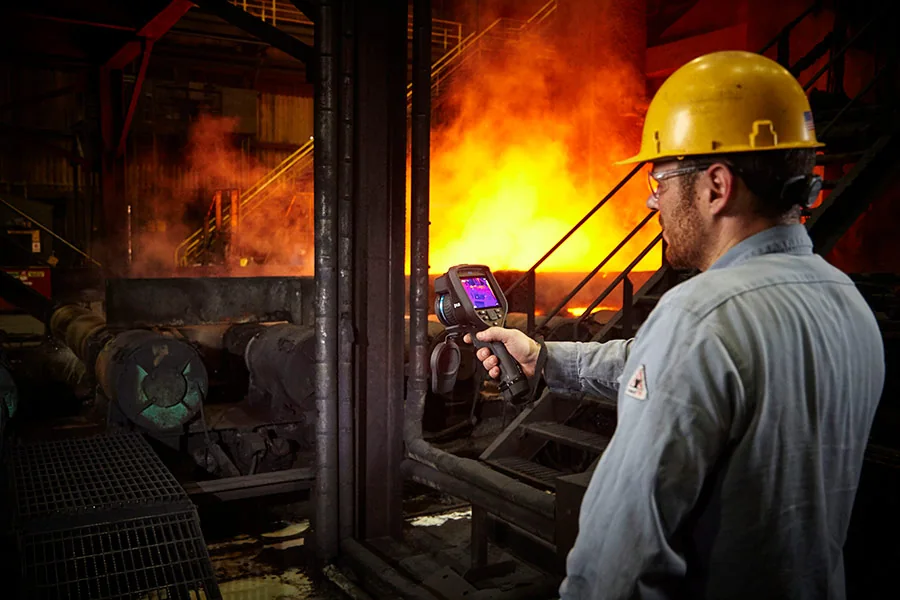

Profissional com capacete usa câmera térmica FLIR diante de um forno industrial em operação
Na siderurgia, a termografia ajuda a acompanhar o desgaste de refratários e a planejar paradas.

Tabela: o que procurar em cada equipamento

EquipamentoSinal térmico típicoCausa provávelComo confirmar
Motor elétricoCarcaça inteira mais quente que a de motores iguaisSobrecarga, ventilação obstruída, alimentaçãoMedição de corrente e tensão, limpeza, inspeção da ventilação
MancalUm mancal mais quente que o parLubrificação (falta ou excesso), desgaste do rolamentoAnálise de vibração, ultrassom, revisão do plano de lubrificação
AcoplamentoAcoplamento e mancais próximos aquecidosDesalinhamentoAnálise de vibração e alinhamento
CorreiasCorreia e polia quentes, ou uma correia mais quente que as outrasPatinagem, tensão desigual, polias desalinhadasInspeção de tensão e alinhamento de polias
RedutorAquecimento concentrado perto de um eixoRolamento, engrenamento, nível de óleoVibração, análise de óleo, verificação do nível
PurgadorSaída tão quente quanto a entrada, ou entrada friaFalha aberta ou bloqueioUltrassom e inspeção do purgador
Forno ou caldeiraPonto ou faixa quente na carcaçaDesgaste ou queda do refratárioTendência das imagens e inspeção interna na parada

Como combinar termografia com análise de vibração

Termografia e vibração não competem. Cada uma enxerga melhor uma parte do problema.

  • A vibração é forte em máquinas rotativas. Ela detecta cedo defeitos em rolamentos, desbalanceamento, folgas e desalinhamento, e ajuda a apontar a causa.
  • A termografia cobre muitos ativos em pouco tempo, enxerga a parte elétrica do motor, problemas de lubrificação e equipamentos que não giram, como purgadores, tubulações, fornos e painéis.

Um fluxo que funciona bem em muitas plantas:

  1. a rota termográfica varre a área e aponta anomalias térmicas;
  2. a vibração entra nos ativos rotativos críticos ou nos que a termografia marcou como suspeitos;
  3. quando uma técnica acusa, a outra confirma ou descarta;
  4. depois do reparo, as duas registram a condição nova, que vira a referência para as próximas rotas.

Somam-se a elas o ultrassom e a análise de óleo. Juntas, formam um programa de monitoramento de condição. Para os procedimentos gerais de termografia aplicada a máquinas, a referência internacional é a ISO 18434-1. Consulte a versão vigente.

Boas práticas para uma rota de termografia mecânica

  1. Máquina em regime: temperatura estabilizada, na carga normal de trabalho.
  2. Registre as condições: carga, rotação, temperatura ambiente, distância, emissividade e temperatura refletida.
  3. Repita o enquadramento: mesmo ângulo, distância e pontos de medição a cada rota.
  4. Cuidado com metal nu: use fita ou tinta de emissividade conhecida, aplicada com a máquina parada e liberada.
  5. Imagem visual junto da térmica: facilita localizar o ponto e explicar o achado a quem fará o reparo.
  6. Segurança primeiro: respeite proteções, partes girantes, superfícies quentes e as regras de acesso da planta.
  7. Feche o ciclo com o laudo: cada anomalia precisa de classificação, recomendação e prazo. Veja o que deve ter um laudo de termografia.

Perguntas frequentes

A termografia substitui a análise de vibração?

Não. Em rolamentos, a vibração costuma detectar o defeito antes do aumento de temperatura. A termografia cobre mais ativos por rota e enxerga falhas que a vibração não alcança, como purgadores e refratários. O melhor resultado vem do uso conjunto.

Qual o melhor momento para inspecionar uma máquina?

Com o equipamento em regime, na carga normal e com a temperatura estabilizada. Máquina recém-ligada ou com carga muito baixa pode esconder a anomalia.

Dá para medir a temperatura de peças metálicas brilhantes?

Com cuidado. Metal nu tem emissividade baixa e reflete o ambiente, então a leitura direta engana. Meça em superfícies pintadas, use fita de emissividade conhecida ou trabalhe de forma comparativa, entre peças iguais.

Quem pode fazer a inspeção termográfica mecânica?

Um profissional treinado, que saiba operar a câmera, controlar as fontes de erro e interpretar o que vê. O curso oficial ITC Nível 1 tem 32 horas, em 4 dias, e não exige experiência prévia.
