Acoplamento isolado para encoder Dynapar 300301-516-SX
- Original, com garantia do fabricante: distribuidor oficial Dynapar.
- Enviamos para todo o Brasil a partir de Curitiba (PR).
- Ajudamos a escolher o modelo certo para a sua aplicação antes do orçamento.
Sobre o Acoplamento isolado 300301-516-SX
O acoplamento isolado 300301-516-SX liga o eixo do encoder ao eixo da máquina com duas buchas de alumínio e um elemento de plástico especial entre elas. O plástico absorve o desalinhamento e isola eletricamente o encoder do eixo do motor. Em relação ao acoplamento tipo mola 300301-516-X, aceita mais rotação e mais torque, com menos desalinhamento. No catálogo da Dynapar, aparece como 300301-516-XX.
Principais características
- acoplamento elástico isolado, com fixação por parafuso sem cabeça (sextavado interno) em cada lado;

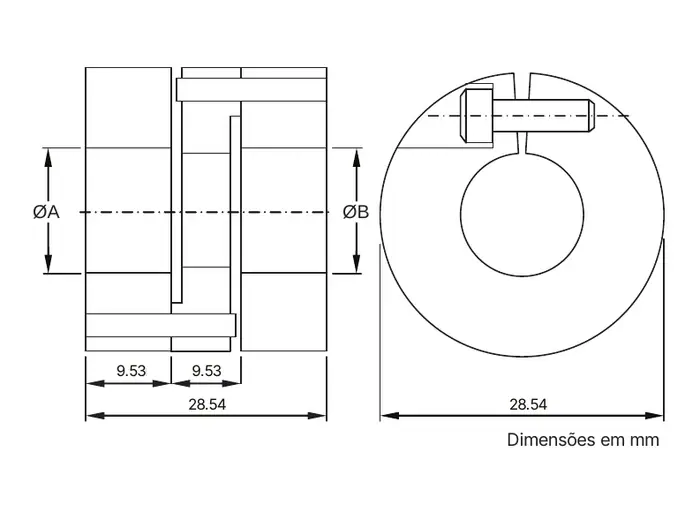

- 28,54 mm de diâmetro e 28,54 mm de comprimento;
- furo de 4 a 16 mm em cada lado, a especificar;
- velocidade máxima de 4200 rpm e torque máximo de 50 Ncm;
- desalinhamento máximo de ± 0,72 mm radial, ± 0,54 mm axial e ± 1,5° angular;
- buchas de alumínio e elemento de plástico especial.
Códigos
| Código | Furo A | Furo B |
|---|---|---|
| 300301-516-S1 | 6 mm | 3/8" |
| 300301-516-S15 | 15 mm | 15 mm |
| 300301-516-S25 | 12 mm | 15 mm |
| 300301-516-S66 | 6 mm | 6 mm |
Outras combinações de furo entre 4 e 16 mm saem sob medida.
Como pedir
Informe o diâmetro do eixo do encoder e o do eixo da máquina (ou o código 300301-516-S... que você já usa) e a quantidade: a Alpes Automação, distribuidora oficial Dynapar, confirma o código antes do orçamento.
Perguntas frequentes
Qual a diferença para o acoplamento tipo mola 300301-516-X?
O isolado tem buchas de alumínio e um elemento de plástico que isola o encoder eletricamente do eixo. Aceita até 4200 rpm e 50 Ncm, contra 3000 rpm e 30 Ncm do tipo mola, mas tolera menos desalinhamento.
Qual código eu peço?
O que tem os furos dos seus dois eixos: 300301-516-S1 (6 mm e 3/8"), -S15 (15 e 15 mm), -S25 (12 e 15 mm) ou -S66 (6 e 6 mm). Para outra combinação entre 4 e 16 mm, informe os dois diâmetros.
Serve em encoder de outra marca?
Sim. O acoplamento é universal: o que importa é o diâmetro dos dois eixos.
Vocês enviam para todo o Brasil?
Sim. A Alpes Automação fica em Curitiba (PR), é distribuidora oficial Dynapar e envia para todo o país, com nota fiscal e garantia do fabricante.
