Uma imagem térmica é um mapa da temperatura aparente da superfície dos objetos. Cada pixel guarda um valor de temperatura, e as cores apenas representam esses valores conforme a escala escolhida. Para interpretar uma imagem termográfica sem errar, leia primeiro a escala, confira se a emissividade e a temperatura refletida fazem sentido, descarte os reflexos e compare o ponto suspeito com componentes iguais nas mesmas condições. Só então procure o padrão que explica o aquecimento.
Imagem térmica e imagem termográfica são a mesma coisa. Os passos abaixo valem para qualquer câmera e para qualquer aplicação, da manutenção elétrica à inspeção predial.
O que a imagem térmica mostra e o que ela não mostra
A câmera mede a radiação infravermelha que chega ao detector e converte esse sinal em temperatura com os parâmetros configurados. O princípio está no guia de termografia infravermelha. Daí vêm três consequências práticas:
- A imagem mostra a superfície. Um defeito interno só aparece se mudar a temperatura do lado de fora.
- A temperatura é aparente. Ela depende da emissividade da superfície e do que se reflete nela.
- Cor não é temperatura. O mesmo vermelho pode significar 30 °C em uma imagem e 300 °C em outra.
As câmeras termográficas de medição costumam salvar imagens radiométricas: o arquivo guarda a temperatura de cada pixel, e não só a figura colorida. Assim dá para reabrir a imagem no computador, trocar a paleta, corrigir a emissividade e medir de novo. Uma captura de tela ou uma foto da tela da câmera perde essa informação.
Escala de temperatura: o primeiro lugar para olhar

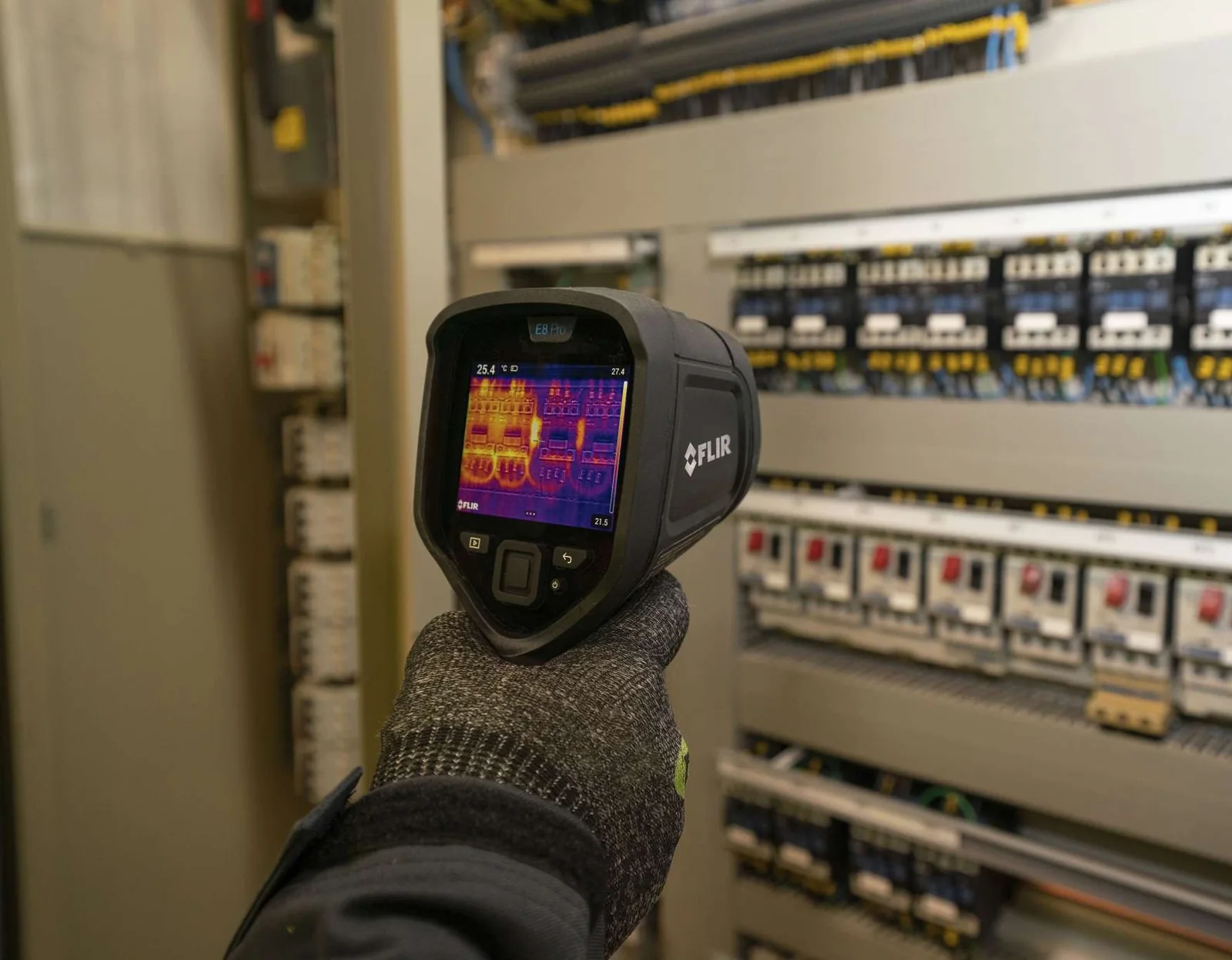

Ao lado da imagem fica a barra de escala, com o valor máximo no alto e o mínimo embaixo. Toda cor da imagem só tem sentido em relação a ela. Antes de olhar qualquer ponto quente, leia os dois limites.
- Com uma escala estreita, por exemplo de 25 °C a 30 °C, uma diferença de 1 °C já muda bastante a cor. A imagem parece dramática.
- Com uma escala larga, por exemplo de 20 °C a 200 °C, a mesma diferença quase não aparece.
Por isso duas imagens só podem ser comparadas lado a lado se tiverem a mesma escala e a mesma paleta.
Nível e amplitude
O nível (level) é o centro da escala. A amplitude (span) é a largura dela, ou seja, a diferença entre o máximo e o mínimo. No modo automático, a câmera ajusta os dois a cada cena, a partir da temperatura mais alta e da mais baixa que encontra. É prático, mas tem armadilhas:
- Um objeto muito quente ou muito frio na cena, como uma lâmpada ou o céu, alarga a escala e apaga as diferenças pequenas do que interessa.
- Ao percorrer vários componentes, a escala muda a cada imagem, e o mesmo laranja passa a significar valores diferentes.
No modo manual, você trava a escala. A regra prática: ajuste o nível perto da temperatura do objeto de interesse e estreite a amplitude até as diferenças aparecerem, sem saturar as áreas mais quentes. Em rotas de inspeção, use a mesma escala para componentes equivalentes.
Ajustar nível e amplitude muda só a aparência. A temperatura medida em cada pixel continua a mesma.
Paletas de cores: qual usar

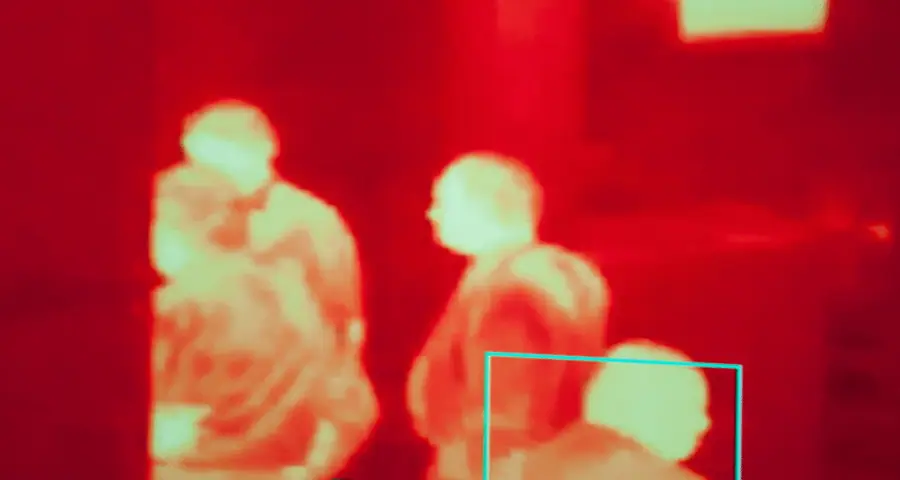

A paleta é a tabela que liga cada temperatura a uma cor. Trocar a paleta não muda nenhuma medição, mas muda muito o que salta aos olhos. Os nomes variam conforme o modelo. As mais comuns são estas:
| Paleta | Como mostra o calor | Quando usar |
|---|---|---|
| Ferro | Do preto e azul escuro, no frio, passando por roxo e laranja, até amarelo e branco, no quente | Uso geral, inspeção elétrica e mecânica, relatórios |

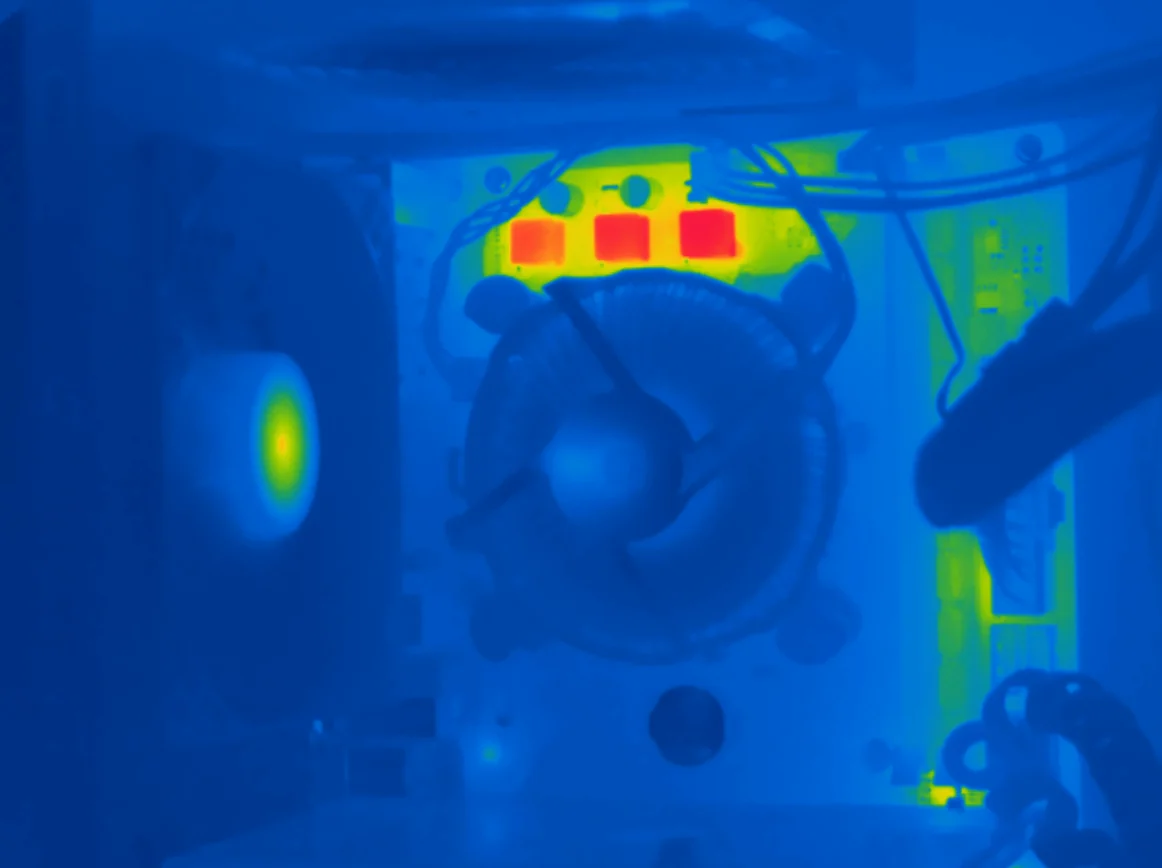

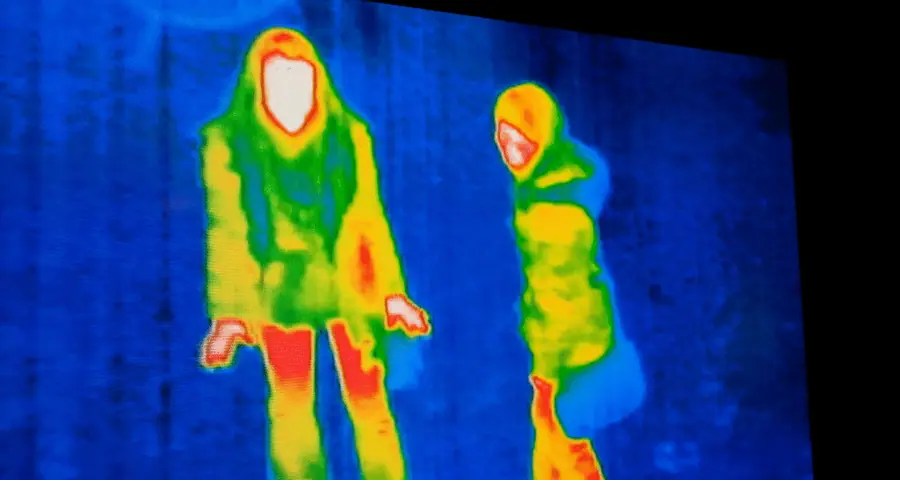

| Arco-íris | Muitas cores em sequência, que mudam rápido | Cenas de pouco contraste, como edificações e umidade; cuidado, porque exagera diferenças pequenas |
| Branco quente | Tons de cinza, com o quente em branco | Ver formas e detalhes em cenas com muitos elementos |
| Preto quente | Tons de cinza, com o quente em preto | A mesma ideia do branco quente, por preferência visual |
Uma dica de campo: use paletas com muitas cores para achar diferenças pequenas e a paleta ferro ou a cinza para mostrar a imagem a quem não é termografista. Seja qual for a escolha, mantenha a mesma paleta nas imagens de um mesmo relatório.
Reflexos e emissividade: quando a imagem engana
Superfícies de emissividade baixa, como metais polidos, alumínio e cobre novo, emitem pouco e refletem muito. Na imagem, elas parecem mais frias do que estão ou mostram o reflexo de algo quente por perto, inclusive do próprio termografista. Vidro, superfícies lisas e algumas pinturas brilhantes também refletem.
Como reconhecer um reflexo:
- Mude de posição. Um reflexo se desloca na superfície ou desaparece. Um aquecimento real fica no mesmo lugar.
- Procure a fonte: lâmpadas, janelas, fornos, o céu, outra máquina ou o seu corpo.
- Compare com uma parte pintada ou oxidada do mesmo componente, ou com um pedaço de fita de emissividade conhecida.
Se a leitura absoluta importa, configure a emissividade e a temperatura refletida corretas. O passo a passo está no guia de emissividade na termografia.
Foco, distância, ângulo e faixa
Foco, faixa de medição e enquadramento precisam estar certos na hora da captura. Paleta, escala e emissividade podem ser ajustadas depois em uma imagem radiométrica.
- Foco: uma imagem desfocada espalha o calor e reduz o pico de temperatura. O ponto quente parece menor e mais frio do que é.
- Distância e tamanho do alvo: o alvo precisa ocupar vários pixels. Se for pequeno demais para a distância, a câmera mistura o alvo com o fundo e a temperatura aparece mais baixa. Aproxime-se, respeitando a distância segura, ou use uma lente adequada.
- Ângulo: fique o mais perpendicular possível à superfície. Em ângulos muito inclinados, a emissividade efetiva cai e os reflexos aumentam.
- Faixa de medição: se a câmera tem mais de uma faixa, escolha a que contém a temperatura do alvo. Fora dela, a imagem satura e o valor não vale.
Padrões comuns e o que costumam indicar
Com escala, reflexos e foco resolvidos, procure o padrão. A forma do aquecimento diz mais que a cor.
| Padrão na imagem | O que costuma indicar | Como confirmar |
|---|---|---|
| Ponto quente em uma conexão, mais forte no centro e esfriando ao longo do cabo | Mau contato, aperto insuficiente ou oxidação | Comparar com as outras fases e inspecionar com o circuito desenergizado |
| Condutor ou fase inteira mais quente que as outras | Sobrecarga ou desequilíbrio de carga | Medir a corrente de cada fase |
| Mancal mais quente que o do outro lado do mesmo eixo | Problema de lubrificação, desgaste ou desalinhamento | Análise de vibração e histórico do equipamento |
| Aquecimento concentrado de um lado do acoplamento | Desalinhamento | Verificação de alinhamento |
| Mancha fria e irregular em parede ou forro | Umidade com evaporação | Medidor de umidade |
| Faixas regulares que seguem vigas e pilares | Ponte térmica, e não umidade | Conferir a geometria da estrutura |
| Linha horizontal nítida em um tanque | Nível do produto | Visor ou medição de nível |
| Área quente no revestimento de um forno | Desgaste do refratário | Acompanhar a evolução em inspeções seguidas |
Uma diferença de temperatura sozinha não é diagnóstico. Considere a carga, o ambiente, o histórico do equipamento e componentes iguais em condições iguais. Na parte elétrica, os critérios de severidade estão no guia de termografia em painéis elétricos.
Os erros que mais enganam
- Interpretar a cor sem olhar a escala.
- Comparar imagens com escalas ou paletas diferentes.
- Deixar a escala automática esconder o problema por causa de um objeto muito quente ou muito frio na cena.
- Confundir reflexo com aquecimento em metal, vidro ou pintura brilhante.
- Medir metal polido com a emissividade padrão da câmera.
- Capturar a imagem fora de foco ou de longe demais para o tamanho do alvo.
- Inspecionar com o equipamento desligado ou com carga baixa.
- Ignorar sol, vento e chuva em inspeções ao ar livre.
- Salvar só uma captura de tela, sem a imagem radiométrica e sem a foto visual.
Da imagem ao relatório
Uma imagem térmica entra no relatório acompanhada da foto visual do mesmo ponto, da identificação do equipamento, da condição de operação e dos parâmetros de medição: emissividade, temperatura refletida, distância e temperatura ambiente. Isso permite que outra pessoa entenda a imagem e repita a medição. O que um bom documento deve ter está no guia de laudo de termografia.
Perguntas frequentes
Imagem térmica e imagem termográfica são a mesma coisa?
Sim. Os dois termos descrevem a imagem gerada por uma câmera termográfica, em que cada pixel corresponde a uma temperatura aparente da superfície.
Qual é a melhor paleta para uma imagem térmica?
Não existe uma única. A paleta ferro serve bem para uso geral e relatórios, o arco-íris ajuda a achar diferenças pequenas e as paletas em cinza mostram melhor as formas.
Vermelho sempre quer dizer quente demais?
Não. O vermelho só indica a parte alta da escala daquela imagem. Dependendo da escala, ele pode representar uma temperatura normal de operação.
Dá para mudar a paleta depois de salvar a imagem?
Em uma imagem radiométrica, sim: paleta, escala e emissividade podem ser ajustadas no software. Foco e enquadramento, não.
