Termografia infravermelha: o que é, como funciona e onde se aplica

A termografia infravermelha é a técnica que transforma a radiação infravermelha emitida pelos objetos em uma imagem e em valores de temperatura. Todo corpo acima do zero absoluto emite essa radiação, que o olho humano não enxerga. A câmera termográfica capta essa energia, calcula a temperatura da superfície em cada ponto e mostra o resultado em cores. Assim, dá para encontrar aquecimentos em painéis elétricos, motores, tubulações e edificações sem contato e, na maioria dos casos, com o equipamento em funcionamento.

Termografia infravermelha e termografia por infravermelho são nomes diferentes para a mesma coisa. Também se fala em termografia, termovisão ou inspeção termográfica. Em todos os casos, a base é a mesma: medir a temperatura a partir da radiação que a superfície emite.

A física por trás da termografia

A luz que enxergamos é uma pequena parte do espectro eletromagnético. Logo depois do vermelho, em comprimentos de onda maiores, começa o infravermelho. O astrônomo William Herschel identificou essa radiação em 1800. Ele separou a luz do sol com um prisma, mediu a temperatura de cada cor com termômetros e percebeu que, além do vermelho, onde não havia luz visível, o termômetro esquentava ainda mais.

Três ideias explicam quase tudo o que uma câmera térmica faz:

• Todo objeto emite radiação infravermelha. Quanto mais quente, mais energia ele emite. O aumento é forte: a energia total emitida cresce com a quarta potência da temperatura absoluta. É a lei de Stefan-Boltzmann.
• O pico de emissão muda com a temperatura. Objetos muito quentes, como metal fundido, chegam a emitir luz visível. Objetos na temperatura ambiente emitem quase tudo no infravermelho de onda longa, com pico perto de 10 micrômetros. É a lei de Wien.
• As superfícies não emitem todas igual. A emissividade, um número de 0 a 1, diz quanto uma superfície emite em comparação com um emissor ideal. O que uma superfície opaca não emite, ela reflete. Por isso um metal polido funciona como um espelho para o infravermelho.

A emissividade e a temperatura refletida são os dois parâmetros que mais alteram uma medição. O guia de emissividade na termografia explica como medir e compensar cada um em campo.

Onda longa e onda média

A atmosfera absorve parte do infravermelho, mas deixa passar duas faixas com pouca perda, chamadas de janelas atmosféricas. As câmeras termográficas trabalham nelas:

• Onda longa, de cerca de 7 a 14 micrômetros: é a faixa da maioria das câmeras portáteis usadas na manutenção elétrica, mecânica e predial.
• Onda média, de cerca de 3 a 5 micrômetros: aparece em aplicações específicas, como pesquisa, alguns processos de alta temperatura e parte das câmeras de imagem óptica de gás.

Como a câmera termográfica mede a temperatura

Uma câmera térmica parece uma câmera comum, mas cada parte dela foi feita para o infravermelho.

1. Lente. O vidro comum bloqueia o infravermelho de onda longa. Por isso as lentes são feitas de materiais transparentes a essa radiação, como o germânio.
2. Detector. A lente foca a radiação sobre uma matriz de sensores. Na maioria das câmeras portáteis, essa matriz é um microbolômetro: cada pixel esquenta um pouco ao receber radiação e muda a sua resistência elétrica. Alguns modelos usam detectores resfriados, mais sensíveis, em aplicações especiais.
3. Calibração. A eletrônica converte o sinal de cada pixel em temperatura com base em uma curva de calibração feita em fábrica.
4. Parâmetros de medição. Para chegar à temperatura do objeto, a câmera desconta a radiação que não veio dele. Para isso usa a emissividade, a temperatura refletida, a distância, a temperatura do ar e a umidade relativa que você informa.
5. Imagem. Por fim, a câmera atribui uma cor a cada faixa de temperatura e monta a imagem. A paleta e a escala escolhidas mudam a aparência da imagem, não a medição.

Cada pixel do detector é um ponto de medição. Uma câmera com resolução de 160 × 120, como a FLIR C5, mede 19.200 pontos por imagem. Uma de 320 × 240, como a FLIR E8-PRO, mede 76.800. Uma de 640 × 480, como a FLIR T865, mede 307.200. Mais pixels permitem medir alvos menores, ou os mesmos alvos de mais longe, com mais detalhe.

Muitas câmeras FLIR também têm uma câmera visual embutida. A tecnologia MSX sobrepõe os contornos da imagem visual à imagem térmica. Isso ajuda a reconhecer etiquetas, bornes e peças sem perder a informação de temperatura.

Termômetro infravermelho ou câmera termográfica?

Os dois usam o mesmo princípio. A diferença está em quantos pontos cada um mede. O termômetro infravermelho, também chamado de pirômetro, mede uma única área circular e mostra um número. Essa área cresce com a distância. No FLIR TG54-2, com relação distância-spot de 20:1, o círculo medido a 1 metro tem cerca de 5 centímetros.

A câmera mede milhares de pontos ao mesmo tempo e mostra onde está o calor. Em uma inspeção, isso evita que o ponto mais quente passe despercebido entre duas medições. A série TG da FLIR tem os dois formatos: termômetros, como o TG54-2 e o TG56-2, e câmeras compactas, como a TG165-X e a TG268.

Termografia qualitativa e quantitativa

Há duas formas de usar a técnica, e elas pedem cuidados diferentes.

• Qualitativa: compara padrões térmicos. Três fases iguais, com a mesma carga, devem ter temperaturas parecidas. Se uma delas está mais quente, há algo a investigar. Esse uso tolera melhor os erros de emissividade, porque componentes iguais são afetados da mesma forma.
• Quantitativa: precisa de um valor de temperatura confiável, por exemplo para comparar com um limite do fabricante ou para classificar a severidade de um problema. Aqui a emissividade, a temperatura refletida, a distância e o tamanho do alvo fazem toda a diferença.

Também se fala em termografia passiva e ativa. Na passiva, o objeto já tem a sua própria fonte de calor: corrente elétrica, atrito, processo ou sol. Na ativa, o inspetor aplica calor de propósito para revelar defeitos internos, uma técnica mais comum em ensaios de materiais.

Onde a termografia infravermelha é usada

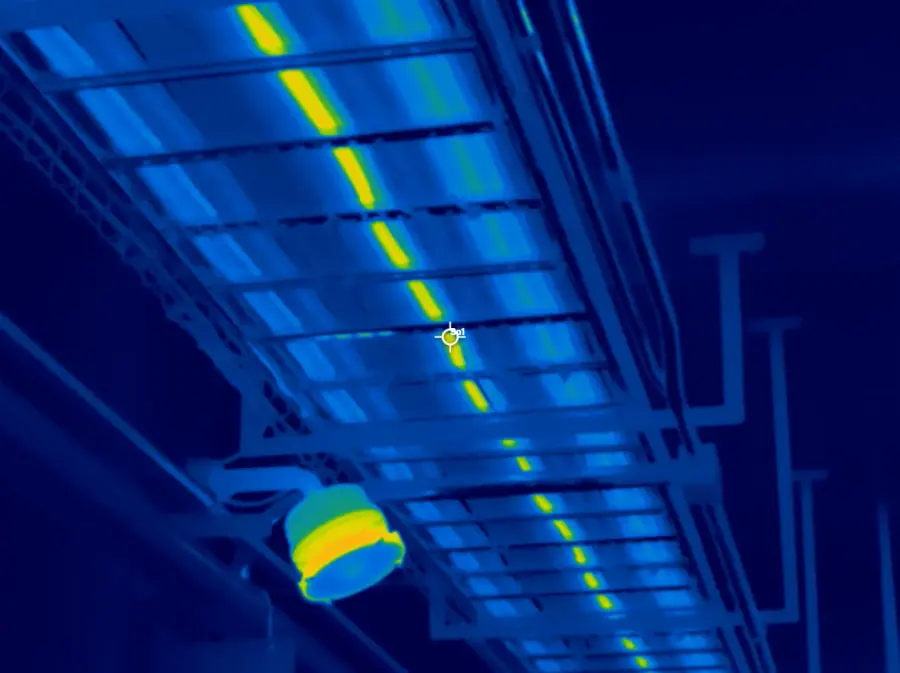

• Manutenção elétrica: conexões frouxas, desequilíbrio de carga, sobrecarga e componentes com defeito em painéis, quadros, subestações e bandejas de cabos. Veja o guia de termografia em painéis elétricos.
• Manutenção mecânica: mancais e rolamentos, acoplamentos, correias, motores, redutores e bombas.
• Processo e utilidades: refratários de fornos, isolamento térmico de tubulações, purgadores, trocadores de calor e nível de produto em tanques.
• Edificações: umidade, infiltração, falhas de isolamento e pontes térmicas.
• Eletrônica e pesquisa: placas, componentes e protótipos em bancada.
• Monitoramento contínuo: câmeras fixas que vigiam um processo ou um equipamento crítico o tempo todo.
• Vazamento de gás: câmeras de imagem óptica de gás tornam visíveis alguns gases, como o metano.

O ganho principal é o mesmo em todos os casos: encontrar a anomalia cedo, sem parar a operação, e planejar o reparo antes da falha.

Os limites da termografia

A técnica é poderosa, mas tem limites que todo usuário precisa conhecer:

• Ela mede a superfície. A câmera não enxerga através de paredes, carcaças ou isolamentos. O que acontece dentro só aparece se mudar a temperatura da superfície.
• Vidro e muitos plásticos transparentes bloqueiam o infravermelho de onda longa. Apontar a câmera para um visor de vidro mostra o vidro e os reflexos nele, não o que está atrás.
• Metais brilhantes refletem. Sem correção, a leitura pode ficar muito longe da real, e um reflexo pode parecer um ponto quente.
• O problema precisa estar ativo. Uma conexão ruim só aquece com corrente passando. Uma parede úmida só aparece com diferença de temperatura ou com evaporação. Inspecionar na condição errada esconde o defeito.
• Distância e tamanho do alvo. Se o alvo ocupa poucos pixels, a câmera mistura a temperatura dele com a do fundo e a leitura cai.
• Sol, vento e chuva interferem ao ar livre. O vento resfria pontos quentes e o sol aquece superfícies que não têm defeito.
• A imagem não dá o diagnóstico sozinha. Ela aponta onde olhar. A causa se confirma com outras medições, como corrente, vibração ou umidade, e com inspeção visual.

Saber ler a imagem é o que separa a termografia útil da enganosa. O guia como interpretar uma imagem térmica mostra paletas, escala, reflexos e os padrões mais comuns.

Como escolher o equipamento

A escolha começa pela aplicação, não pela câmera. Algumas perguntas ajudam:

• Qual o menor alvo e a que distância? Conexões em painel de baixa tensão, vistas de perto, pedem menos resolução que isoladores em uma subestação, vistos de longe.
• Qual a faixa de temperatura? Painéis e mancais ficam em faixas baixas. Fornos e siderurgia pedem faixas altas. A FLIR E8-PRO mede até 550 °C, a FLIR E96 até 1.500 °C e a FLIR T865 até 2.000 °C.
• Uso qualitativo ou quantitativo? Para laudos com classificação de severidade, priorize resolução, foco ajustável e recursos de medição.
• Como os dados vão circular? Wi-Fi e integração com a nuvem FLIR Ignite agilizam o envio de imagens e relatórios.
• Há áreas classificadas? Nelas, use equipamento próprio para o local, como a FLIR Cx5, feita para áreas classificadas.

Os modelos portáteis estão na categoria de câmeras termográficas. Se ainda houver dúvida, a sessão com termografista serve justamente para avaliar a sua aplicação e indicar a câmera certa.

Formação: a câmera não substitui o termografista

Qualquer pessoa consegue apontar uma câmera térmica e tirar uma foto colorida. Medir certo, interpretar e decidir exige formação. O caminho reconhecido internacionalmente é a certificação em níveis. O Nível 1 do Infrared Training Center (ITC) ensina a operar a câmera, configurar os parâmetros de medição, reconhecer as anomalias mais comuns e registrar a inspeção. O curso tem 32 horas, não exige experiência prévia, e a certificação vale 5 anos. Os níveis seguintes aprofundam a análise, os critérios de severidade e a gestão de programas de inspeção.

A Alpes Automação organiza os cursos oficiais do ITC em Curitiba. Ainda não há turma marcada: entre na lista dos treinamentos e avisamos primeiro quando abrirmos a próxima.

Perguntas frequentes

Termografia infravermelha e termografia por infravermelho são a mesma coisa?

Sim. Os dois nomes descrevem a mesma técnica: medir a temperatura da superfície a partir da radiação infravermelha que ela emite e mostrar o resultado como imagem.

A termografia mede a temperatura de verdade?

Ela mede a radiação e calcula a temperatura da superfície. O valor é confiável quando a emissividade, a temperatura refletida, a distância e o foco estão corretos.

A câmera térmica enxerga no escuro?

Sim. Ela capta a radiação que os próprios objetos emitem, então não depende de luz. Mas não enxerga através de paredes nem de vidro.

Preciso de curso para usar uma câmera termográfica?

Para ver diferenças de calor, não. Para medir, interpretar e emitir laudos com segurança, a formação certificada faz diferença, e o Nível 1 é o ponto de partida.
