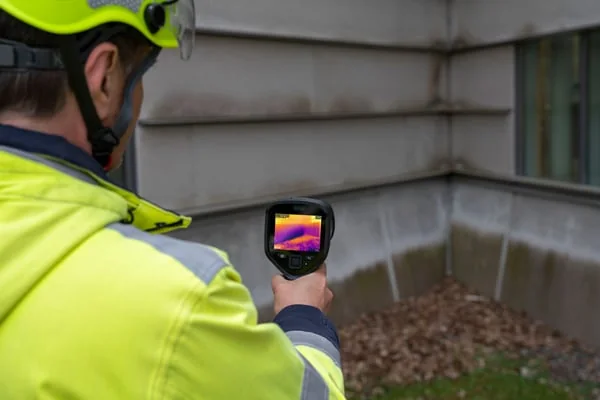

A termografia predial mostra as diferenças de temperatura na superfície de paredes, pisos, lajes, telhados e fachadas. Essas diferenças revelam umidade e infiltração, falhas de isolamento, pontes térmicas, revestimentos soltos e problemas em instalações elétricas e hidráulicas, sem quebrar nada. É uma forma rápida de examinar grandes áreas e decidir onde investigar.
Mas há um ponto que todo inspetor precisa ter claro desde o início: a câmera térmica não vê água, nem enxerga através da parede. Ela mede a temperatura da superfície. O resultado depende das condições da inspeção e, quando o assunto é umidade, precisa ser confirmado com um medidor de umidade.
O que a termografia predial consegue encontrar
- Umidade e infiltração em paredes, lajes, telhados, rodapés e ao redor de janelas.
- Falhas de isolamento térmico: isolamento ausente, mal instalado ou molhado.
- Pontes térmicas: pontos da estrutura que conduzem mais calor, como vigas, pilares e encontros de laje.
- Infiltração de ar por frestas de esquadrias, portas e passagens de tubulação.
- Revestimentos descolados em fachadas, como placas cerâmicas e argamassa.
- Instalações elétricas: quadros de distribuição, disjuntores e conexões aquecidas.
- Instalações hidráulicas e de climatização: trajeto de tubulações de água quente, vazamentos, dutos e equipamentos de ar-condicionado.
Umidade e infiltração: como aparecem na imagem
A umidade altera a temperatura da superfície de duas formas, e entender as duas evita erros de leitura.
- Evaporação: a água que evapora da superfície retira calor. Por isso, uma parede úmida costuma aparecer mais fria que o entorno, principalmente em ambientes internos ventilados.
- Massa térmica: material molhado armazena mais calor e demora mais para esquentar e esfriar. Numa laje que recebeu sol o dia inteiro, as áreas molhadas podem aparecer mais quentes depois do pôr do sol, porque liberam o calor mais devagar.
Além da temperatura, olhe o formato. A umidade costuma formar manchas irregulares, que se espalham a partir de uma origem: um ralo, um rufo, a base de uma janela, uma junta de laje, o pé da parede. Já uma ponte térmica tende a seguir a geometria da estrutura, com bordas retas e regulares.
Em coberturas planas, uma prática comum é inspecionar no início da noite depois de um dia de sol. O isolamento molhado retém mais calor e se destaca do isolamento seco. Em ambientes internos, a inspeção pode ser feita a qualquer hora, desde que as condições estejam estáveis.
Isolamento térmico e pontes térmicas
Em edificações climatizadas, câmaras frias e salas com controle de temperatura, falhas de isolamento custam energia todos os dias. A termografia mostra onde o calor está passando.
- Isolamento ausente ou assentado: aparece como áreas de temperatura diferente dentro de uma parede ou forro que deveria ser uniforme.
- Isolamento molhado: perde capacidade de isolar e aparece como mancha irregular.
- Pontes térmicas: vigas, pilares, encontros de parede com laje e contornos de esquadrias aparecem como faixas retas mais quentes ou mais frias, conforme o sentido do fluxo de calor.
- Infiltração de ar: forma rastros em leque a partir de frestas. Fica mais visível quando há diferença de pressão entre dentro e fora, por exemplo com o sistema de ventilação ou exaustão funcionando.
Em câmaras frias e painéis isotérmicos, as juntas entre painéis, as portas e as passagens de tubulação são os primeiros pontos a verificar.
Instalações elétricas da edificação
Quadros de distribuição, disjuntores, barramentos e cabos em eletrocalhas seguem a mesma lógica da inspeção industrial: conexão frouxa, oxidada ou subdimensionada aquece. Desequilíbrio entre fases também aparece, com um condutor mais quente que os outros.
Para inspecionar quadros, o circuito precisa estar com carga, e o trabalho em quadro energizado exige profissional habilitado e as medidas de segurança da NR-10. Consulte a versão vigente. O passo a passo, os critérios de severidade e os cuidados estão no guia de termografia em painéis elétricos.
Em alguns casos, circuitos embutidos muito carregados também deixam um rastro térmico na parede. É um sinal para investigar o circuito, não um diagnóstico.
Instalações hidráulicas e climatização
- Água quente: a câmera mostra o trajeto de tubulações embutidas e ajuda a localizar vazamentos, porque a água quente aquece o entorno. Isso evita quebrar parede ou piso no lugar errado.
- Piso aquecido: a imagem revela a distribuição das serpentinas e trechos sem circulação.
- Água fria: o vazamento é mais difícil de ver, porque a diferença de temperatura é pequena. Nesses casos, o efeito da umidade no material costuma ser o sinal principal.
- Ar-condicionado: dutos com isolamento falho, perdas em conexões, difusores e o estado de condensadoras e evaporadoras.
Fachadas: descolamento de revestimento e fissuras
Na fachada, a termografia ajuda a encontrar placas cerâmicas e camadas de argamassa descoladas. O descolamento cria uma fina camada de ar entre o revestimento e a base. Essa camada isola, então a área solta esquenta e esfria em ritmo diferente do restante.
Aqui o sol trabalha a favor. Durante o aquecimento da fachada, as áreas descoladas tendem a ficar mais quentes, porque o calor não passa bem para a parede. Durante o resfriamento, tendem a ficar mais frias. O melhor momento é o período de transição, quando a fachada está ganhando ou perdendo calor.
A grande vantagem é a triagem: a inspeção pode ser feita do chão, cobrindo grandes áreas sem andaime. As áreas suspeitas são depois verificadas de perto, por exemplo com o teste de percussão.
Cuidados em fachadas:
- Resolução e distância: em prédios altos, cada pixel da imagem cobre uma área maior. Use câmera com resolução adequada e, se preciso, lente teleobjetiva.
- Ângulo: imagens muito inclinadas distorcem a leitura. Procure ficar o mais de frente possível.
- Reflexos: vidro e metal refletem o céu e prédios vizinhos. Um reflexo frio do céu parece uma área fria na fachada.
Condições ideais para a inspeção predial
Na termografia predial, as condições do dia pesam tanto quanto a câmera. Use a tabela como referência para planejar a visita.
| Fator | Recomendação | Por quê |
|---|---|---|
| Diferença entre dentro e fora | Para isolamento e pontes térmicas, muitas referências pedem pelo menos 10 °C, mantidos por algumas horas antes da inspeção | Sem fluxo de calor pela parede, os defeitos não aparecem |
| Sol | Evite sol direto, e as horas logo depois dele, ao avaliar isolamento. Em fachadas, use o período de aquecimento ou resfriamento | O sol aquece a superfície por fora e mascara o que vem de dentro |
| Vento | Prefira dias com pouco vento | O vento resfria a superfície e apaga as diferenças |
| Chuva | Superfície externa seca. Inspeção interna após chuva pode ajudar a achar infiltração ativa | Água na superfície externa resfria por evaporação e confunde a leitura |
| Céu | Registre se o céu está limpo ou nublado | À noite, com céu limpo, superfícies voltadas para cima perdem calor para o céu |
| Ambiente interno | Afaste móveis e quadros da parede com antecedência; mantenha a climatização estável | Objetos encostados deixam marcas térmicas que parecem defeitos |
Limites do método
Conhecer os limites é o que separa um laudo confiável de um susto desnecessário.
- Só a superfície: a câmera não atravessa paredes. Ela mostra o efeito térmico que chega à superfície. Defeitos profundos ou pequenos podem não aparecer.
- Vidro é opaco para as câmeras térmicas comuns: você vê o reflexo na vidraça, não o que está atrás dela.
- Materiais diferentes, leituras diferentes: tinta, metal, cerâmica e vidro têm emissividades diferentes. Uma mudança de material pode parecer uma mudança de temperatura. Entenda a emissividade na termografia para não cair nessa armadilha.
- Falsos positivos: ponte térmica pode parecer umidade; corrente de ar pode parecer isolamento falho; reflexo pode parecer ponto quente.
- Não mede teor de umidade: a imagem indica onde investigar, não quanta água existe no material.
Termografia e medidor de umidade: a dupla certa
A combinação mais eficiente é simples: a câmera localiza, o medidor confirma. A termografia varre a parede inteira em segundos e aponta as áreas suspeitas. O medidor de umidade mede o material nesses pontos e diz se há água ali.
- Medidor com pinos: mede pela resistência elétrica entre dois pinos cravados no material. É preciso, mas deixa pequenos furos.
- Medidor sem pinos: mede por contato, sem danificar a superfície. É ótimo para varrer áreas e comparar pontos.
Boa prática: meça também uma área seca do mesmo material como referência, e registre as duas leituras no laudo, junto com a imagem térmica e a visual.
Passo a passo de uma inspeção predial
- Entenda a queixa: onde está o problema, desde quando, se piora com chuva, uso ou estação.
- Planeje as condições: horário, sol, vento, diferença de temperatura e climatização.
- Prepare o ambiente: afaste objetos das paredes e estabilize a climatização.
- Configure a câmera: emissividade, temperatura refletida e uma escala de temperatura estreita, que destaque pequenas diferenças.
- Faça uma varredura ampla e depois imagens detalhadas das anomalias, sempre com a foto visual correspondente.
- Confirme com medidor de umidade, inspeção visual ou outros testes.
- Documente em laudo: condições, imagens, interpretação, limitações e recomendações. Veja o que deve ter um laudo de termografia.
Perguntas frequentes
A termografia encontra vazamento dentro da parede?
Ela mostra o efeito do vazamento na superfície: a área úmida ou, no caso de água quente, o calor. Com isso, você localiza a região provável. A confirmação vem do medidor de umidade e da inspeção da tubulação.
Qual o melhor horário para a termografia predial?
Depende do objetivo. Para isolamento e umidade em paredes externas, à noite ou de manhã cedo, longe do sol. Para coberturas planas, no início da noite após um dia de sol. Para descolamento de fachada, no período em que a fachada está esquentando ou esfriando.
Qualquer câmera térmica serve para inspeção predial?
Para inspeções internas, câmeras termográficas portáteis de entrada já resolvem muitos casos. Para fachadas altas e laudos detalhados, mais resolução e boa sensibilidade térmica fazem diferença.
Preciso de treinamento para fazer termografia predial?
Para usar a câmera, não. Para interpretar com segurança e emitir laudos que embasam decisões, sim. Saber controlar as condições e reconhecer falsos positivos é o que dá valor à inspeção.
